При проведении любых электромонтажных работ в жилых помещениях, будь то квартира или дом, важно учесть необходимость защиты силовой электрики и бытовых приборов с использованием средств автоматики. В этом контексте обычно рассматривается ассортимент электроустановочных устройств, таких как дифференциальные автоматы, УЗО и реле напряжения. Наша цель в данной статье – изучить область применения этих устройств и выяснить, в каких сценариях их установка наиболее целесообразна.

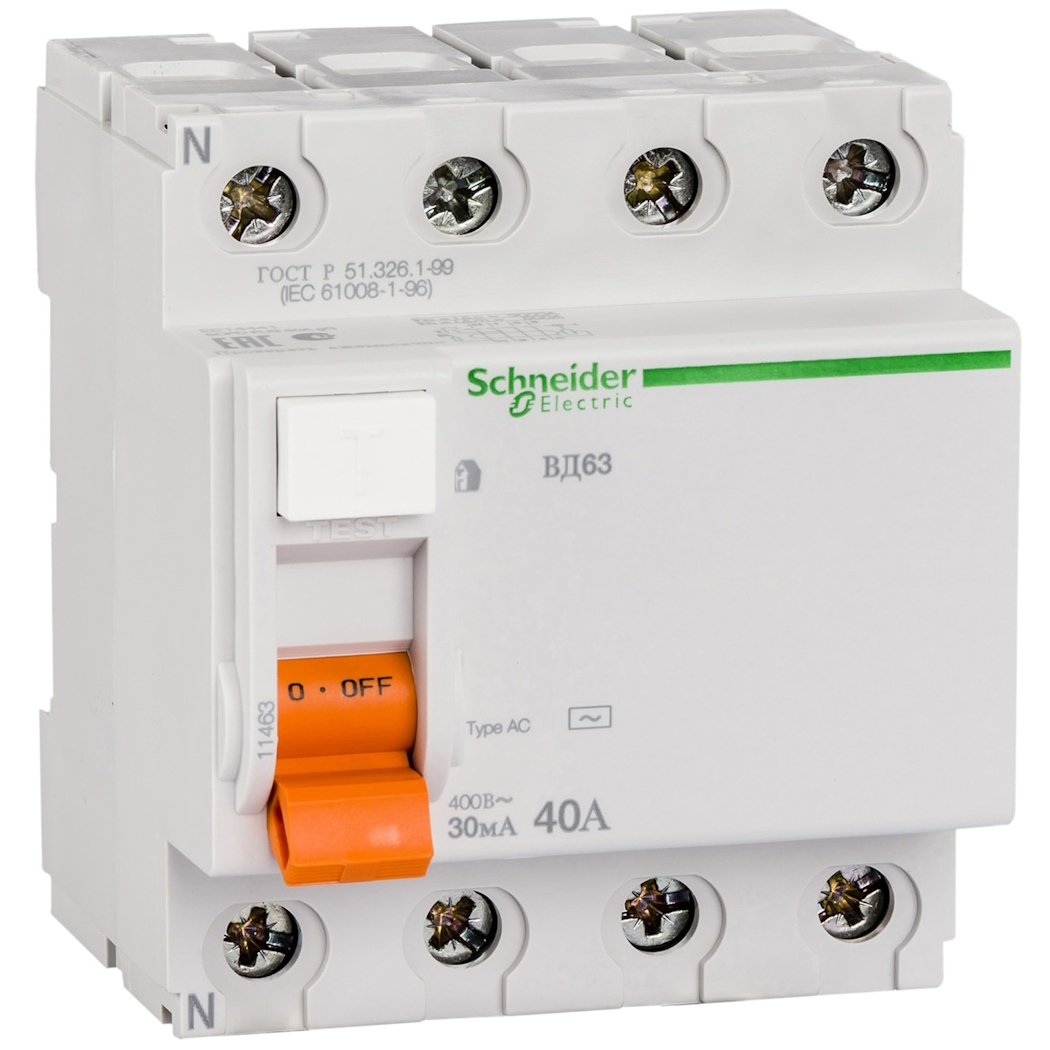

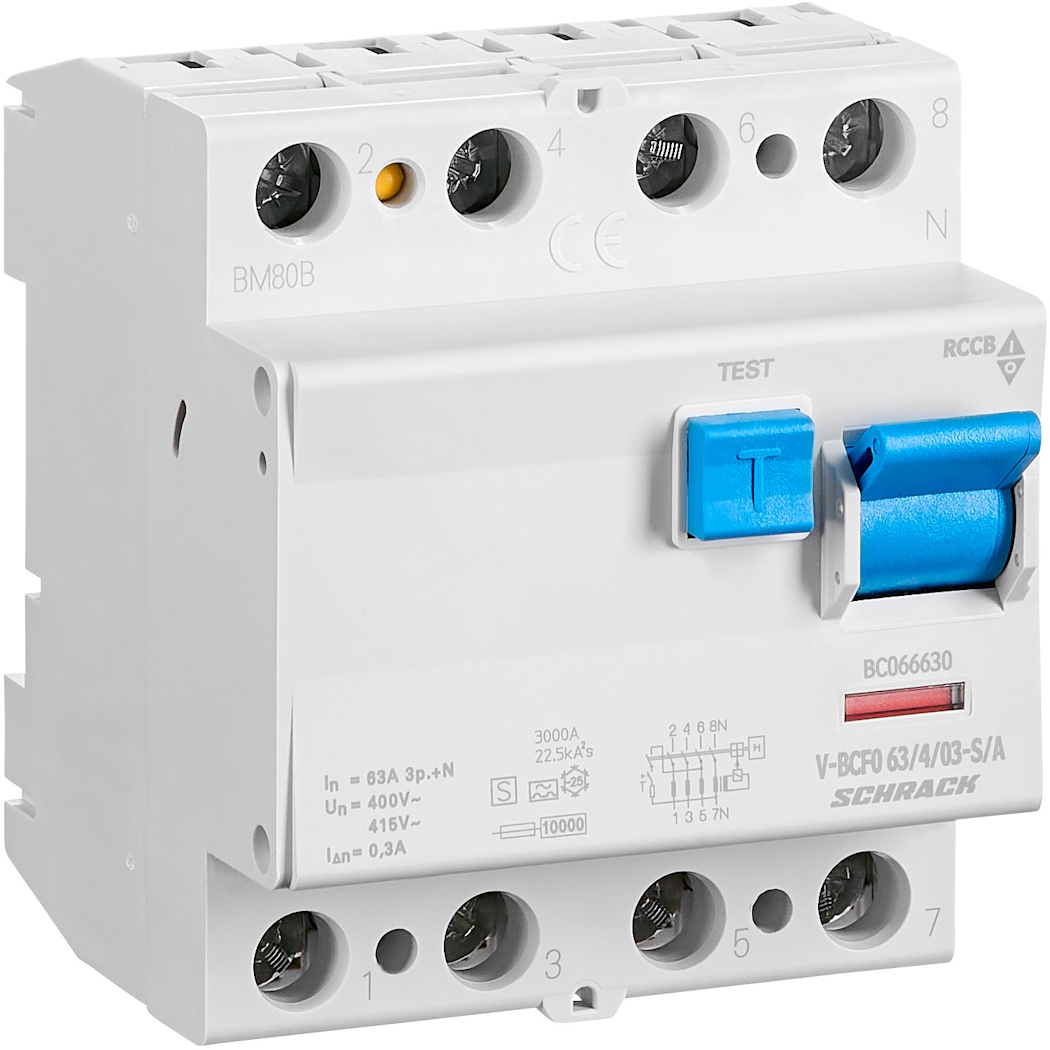

Для полного понимания ситуации целесообразно вспомнить о структуре, функциональности и принципах действия разных типов устройств. УЗО, например, предназначено для защиты человека от поражения электрическим током и снижения риска возгорания, вызванного утечкой тока. Ключевым элементом каждого УЗО является маленький дифференциальный трансформатор, который определяет наличие или отсутствие утечки.
Однако стоит помнить, что УЗО не обеспечивает защиту от коротких замыканий при токах любой величины и не предотвращает перегрузку линии, а потому одна лишь его установка не решит сразу все электрические задачи. Для полной защиты электросети рекомендуется устанавливать в квартирном распределительном щитке не только УЗО, но и обычный автоматический выключатель.

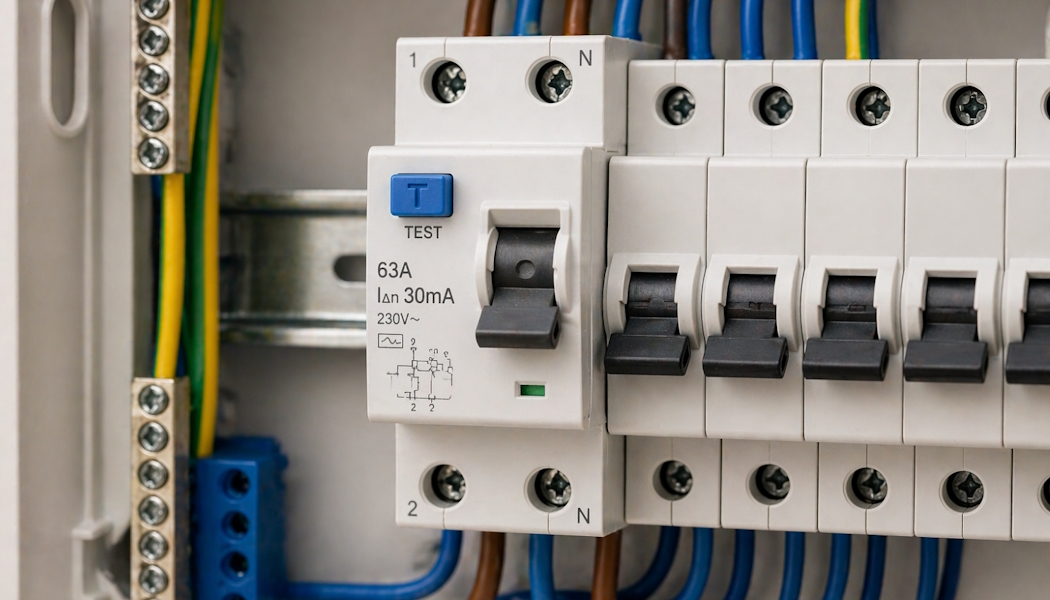

Вдобавок, нужно различать понятие автоматического выключателя и дифференциального автомата, который объединяет в себе функционал УЗО и автоматического выключателя. В корпусе дифавтомата находятся два блока: один отвечает за обнаружение утечки тока, а другой предохраняет от перегрузок. С учётом всего вышесказанного, встают вопросы: где целесообразно использовать УЗО? Что лучше: обеспечить защиту квартиры только дифавтоматом или установить комплект из УЗО и автоматического выключателя? Давайте вместе искать обоснованные ответы на эти вопросы.
Смысл разных защитных модулей
Для упрощения понимания рассмотрим использование пары защитных устройств в домашней однофазной электросети.
Базовая модель устройства защиты от утечки тока (УЗО) спроектирована так, чтобы занимать всего два поста (инсталляционных места) на дин-рейке, в то время как автоматическому выключателю достаточно только одного. С другой стороны, комбинированное устройство (дифавтомат) занимает всего два модуля, что приводит к экономии пространства. В случае множества электрических групп, использование дифавтоматов позволяет собрать щиток значительно компактнее. Кроме того, их подключение проще, так как требуется всего две клеммы на входе и две на выходе. Монтаж его занимает минимальное время.
В свою очередь, подключение автоматического выключателя и УЗО представляет собой более сложную процедуру. Сначала монтируется одно устройство, затем другое, и каждый раз необходимо создавать петлю между выходом УЗО и входом автовыключателя на фазном проводе. Этот этап увеличивает вероятность ошибок, которые могут привести к неправильной работе устройств. Таким образом, в данном контексте предпочтительнее первый вариант подключения.
Подводя промежуточный итог, стоит отметить функциональную равнозначность обоих схем при правильной коммутации, обеспечивающей равномерную защиту сети. Однако существует ещё один аспект, который углубляет обсуждение – конструктивный тип устройств защитного отключения: электромеханический и электронный. Этот аспект влияет на поведение модулей в случае аварийных ситуаций. Например, при обрыве нулевого провода электромеханическое устройство сохраняет работоспособность, в то время как электронное становится бесполезным без внешнего питания.
Часто люди, проводя косметический ремонт, решают обновить защитную автоматику, заменяя устаревшие электромеханические УЗО и автовыключатели на новые электронные дифавтоматы. Несмотря на видимую целесообразность модернизации, уровень защиты может уменьшиться из-за зависимости электронного устройства от внешнего питания. Электронные средства защиты стоят дешевле, поэтому потребители часто выбирают их.
Если вы теперь склонны считать, что дифавтомат является единственно правильным выбором, такое заключение преждевременно. Имея УЗО и автоматический выключатель в качестве отдельных устройств, гораздо удобнее и быстрее осуществлять поиск неисправностей. Прежде всего, в случае аварии можно точно определить, какой из узлов защиты сработал, и тем самым исключить половину возможных причин неисправности. Утечка тока и перегрузка приведут к отключению разных модулей, что облегчит быструю идентификацию места электроаварии. В случае с дифавтоматом устройство выключится полностью, и без вызова специалиста для полной диагностики сети невозможно будет выявить причину.
Стоит отметить, что недавно некоторые производители начали выпускать модели с диодными или механическими индикаторами, показывающими, какой вид защиты сработал в конкретном случае. Такие дифавтоматы стоят ещё дороже, но их подтверждённая точность на данный момент не превышает 75%. Поэтому говорить о полной эквивалентности функционала всё же нецелесообразно.
Комбинированный комплект УЗО и автовыключателя обычно дешевле, чем один дифавтомат. Правда, равенство цен возможно только при выборе продукции малоизвестных производителей, что само по себе можно счесть рискованным решением. Стоит подумать и о вопросах обслуживания: при поломке любого элемента дифавтомата придётся менять его целиком, в то время как для УЗО или автоматического выключателя можно заменить только повреждённый узел.
В итоге следует подчеркнуть отсутствие универсального способа обеспечения защиты электросети. В каждом случае необходимо оценивать приоритеты – как функциональные, так и стоимостные. Самое дешёвое решение – использование комплекта из УЗО и автоматического выключателя; надёжное, но более дорогое – электромеханический комплект; наиболее продвинутое – дифавтомат с индикаторами активной защиты от бренда с хорошей репутацией.
Нужно ли УЗО в квартире?
Тема использования УЗО в обычных квартирах весьма актуальна и вызывает интерес у многих потребителей. Особенно это касается квартир советской постройки, в которых проживает значительная часть граждан Украины. Согласно отечественным Правилам устройств электроустановок (ПУЭ), монтаж устройств защитного отключения (УЗО) в системах типа TN-C прямо запрещается. Это обусловлено тем, что такие средства защиты эффективно функционируют только при наличии отдельного заземляющего кабеля, а не зануления.
При подключении к нулевому проводнику УЗО может работать некорректно, не обнаружив разности потенциалов при наличии утечки в системе. Таким образом, возникает опасность для человека, поскольку УЗО может сработать уже после поражения током, не предотвращая травмы. Или не сработать вообще.
Есть мнение о том, что УЗО на осветительных контурах не обязательно, и в ПУЭ действительно указано, что установка таких модулей в линиях питания светильников и светового оборудования не нужна. Однако, многие мастера рекомендуют устанавливать УЗО на все цепи в квартирах в целях обеспечения безопасности. Часто потребители думают, что это просто увеличение количества монтажных работ, и обусловлено оно только желанием специалиста заработать, однако на самом деле такой подход – забота о безопасности как людей, так и самой электросистемы. Давайте рассмотрим его плюсы и минусы.
1) Во многих современных светильниках и люстрах корпуса выполнены из металла и хорошо проводят ток. В процессе сборки или монтажа изделия вероятно повреждение изоляции и контакт фазного провода с корпусом. При обслуживании или замене лампы существует риск получения электрического удара, даже если эти процедуры кажутся безопасными и тривиальными.
2) В случае нечаянного повреждении электропроводки внутри стены (например, при сверлении), существует высокий риск оказаться под напряжением или вызвать короткое замыкание, что может привести даже к возгоранию инструмента. Установка УЗО позволяет мгновенно отключить электрическую сеть, предотвращая травмы человека и повреждение оборудования.
3) Во влажных помещениях и частных домах специалисты рекомендуют устанавливать УЗО на все электрические цепи. В противном случае мокрые или затопленные области могут остаться под напряжением, что создаёт риск серьёзных электротравм. То же относится и к ванным комнатам, где розетки находятся в зоне повышенного риска.
Конечно, отказ от монтажа УЗО может привести к сокращению расходов и освобождению места в электрощитке. Однако, вопреки экономической логике, если риски настолько значительны, то экономия может оказаться неразумной. Важно помнить: УЗО необходимо не для формальности – выбор самой дешёвой модели «для галочки» приводит к потере денег без особой пользы. Не желая вкладывать средства в хорошую защиту, лучше направить их на оплату хотя бы более профессионального монтажа или качественной электрофурнитуры.
Подведём итоги
На профессиональных форумах в онлайн-пространстве активно обсуждается проблематика защиты электросетей, путаницы в терминологии между отечественными и западными обозначениями, а также в отношении назначения различных устройств. Эта тема считается одной из самых актуальных. Множество пользователей высказывают недовольство по поводу избыточности современной защитной автоматики и частых ложных срабатываний. Тем не менее, важно помнить, что подобные устройства, когда они исправны, реагируют лишь на реальные воздействия. Если проблемное воздействие не было обнаружено, это не гарантирует отсутствие неполадок в электросети. В частности, проблемы могут возникнуть из-за некачественного монтажа, использования скруток вместо клеммников в стенах, что может приводить к постоянному намоканию, или из-за соседей, заземляющихся через отопительные стояки и т.д.
Глобально, появление устройств защитного отключения на украинском рынке является ответом на реалии современных электросетей. Если бы они были не нужны или неэффективны, то никогда не стали бы доступны для бытовых потребителей, оставаясь прерогативой лишь профессиональных электриков. В современных системах электропитания необходимы как размыкающая автоматика, так и устройства дифференциальной защиты. Вложения в такие устройства оправданы, и не следует пренебрегать этим вопросом при наличии финансовых возможностей. Установка УЗО, автоматов или дифференциальных защитных устройств окупится при первой же серьёзной электроаварии в домашней сети. Точное количество необходимых защитных устройств для конкретной квартиры требует индивидуального расчёта – мастер должен прийти к вам, вникнуть в темп жизни, учесть пожелания и приборы, планируемые к покупке, их мощность и группировку. Только так система может стать по-настоящему безопасной.
