При подключении частного дома, дачи или хозяйственных построек часто приходится организовывать внешнюю линию питания – воздушную либо подземную. Часть таких задач можно выполнить самостоятельно, если есть базовый опыт в электромонтаже. Но главный вопрос всегда один – какой кабель выдержит улицу и прослужит долго без проблем с влагой, морозом, солнцем и механическими нагрузками.
Чтобы правильно подобрать проводку, важно понимать, с чем именно она сталкивается снаружи. Уличная среда редко действует по одному фактору – чаще несколько нагрузок работают одновременно или сменяют друг друга в течение сезона. Из-за этого изоляция и жила постепенно изнашиваются.
Основные внешние воздействия
1. Влажность
В кабельных каналах может скапливаться вода, из-за чего изоляция постепенно стареет и теряет защитные свойства. Металл внутри начинает окисляться. Даже открытая прокладка не решает проблему полностью, но там влага быстрее испаряется.
2. Снег
Часто опаснее дождя. Он создаёт нагрузку своим весом, особенно при оттепели. Налипший снег может резко увеличить массу участка линии, вызывая растяжение и микротрещины в изоляции. При таянии образуется поток воды, который дополнительно нагружает кабель. Полностью защититься от этого сложно – остаётся рассчитывать на прочность конструкции и правильный монтаж.
3. Мороз
Большинство бытовых кабелей рассчитаны на работу примерно до –15 °C, иногда до –25 °C, но при таких условиях срок службы сокращается. Изоляция становится жёсткой и более хрупкой, что ускоряет износ.
4. Солнечное излучение
Ультрафиолет постепенно разрушает полимерную оболочку. Это происходит незаметно, но со временем материал теряет прочность. После осадков повреждённая изоляция может начать разрушаться быстрее, что повышает риск утечек тока и коротких замыканий.
5. Ветер
При сильных порывах кабель испытывает рывки и колебания. Если на линии уже есть снег или наледь, площадь поверхности больше – парусность выше – нагрузка увеличивается многократно. Дополнительно ветер может повалить деревья или сломать ветви, что приводит к механическому повреждению линии и обрыву.
В итоге наружная проводка всегда работает в агрессивной среде, где каждый фактор усиливает другой. Поэтому выбор кабеля и способ его прокладки имеют ключевое значение.
Политика прокладки линий по улице
На практике часто пытаются бороться с каждым риском отдельно – усиливают защиту от влаги, затем от солнца, потом от механических нагрузок. Такой подход работает слабо, потому что уличные условия действуют комплексно. Гораздо эффективнее сразу выбирать подходящие марки кабеля и правильную схему монтажа.
Чаще всего в наружных сетях используют три типа решений – СИП, ВВГ и ВБбШв. Каждый из них выполняет свою роль в общей цепи питания.

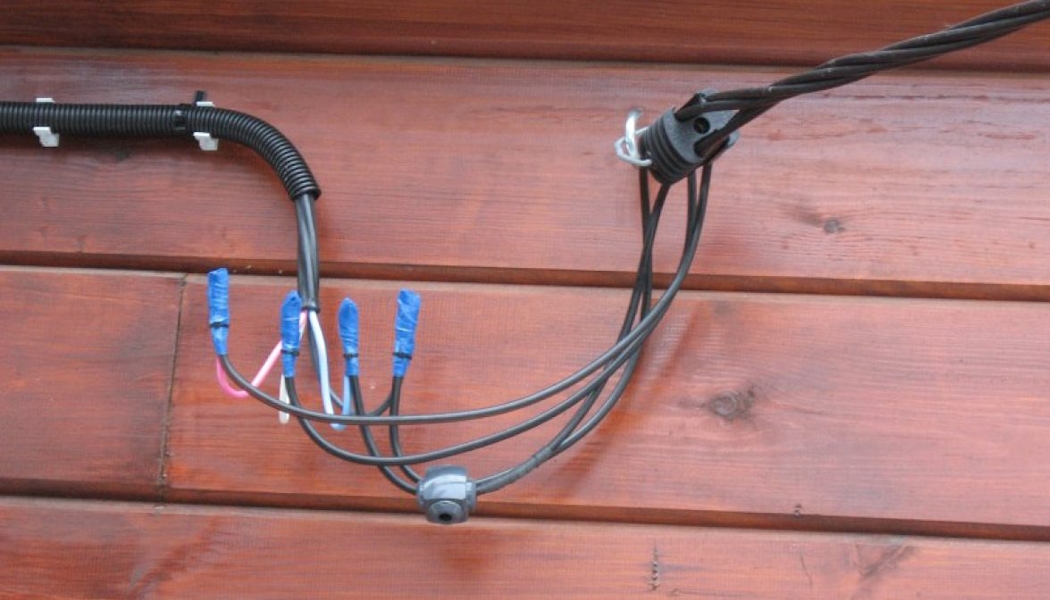

СИП обычно применяют на воздушном участке – от опоры линии электропередачи до ввода на фасад здания. Это специальный самонесущий изолированный провод, рассчитанный на работу в уличных условиях. Его оболочка из сшитого полиэтилена хорошо переносит ультрафиолет и перепады температуры. При этом жилы выполнены из алюминия, поэтому при переходе в дом требуется соединение с медной проводкой через специальный узел или распределительный щит.
Для ввода в здание чаще используют ВВГнг-ls. Он достаточно прочный, не поддерживает горение и выделяет минимум дыма при нагреве. Переход с СИП на этот кабель выполняют через монтажную коробку или герметичный клеммный узел, чтобы обеспечить надёжный контакт разных металлов и исключить нагрев в точке соединения.
Если часть линии проходит по открытым участкам, кабель ВВГнг-ls дополнительно защищают гофротрубой или ПВХ-каналом. В условиях повышенной нагрузки иногда используют ВВСГ – он имеет усиленную оболочку и встроенный стальной трос, который берет на себя часть механического усилия. Такие решения чаще встречаются в промышленности или на участках с вибрацией и высокой нагрузкой.
Для соединения нескольких построек между собой важно обеспечить жёсткость линии. Если используется не самонесущий проводник, применяют несущий трос, к которому фиксируют кабель или провод. Это снижает риск провисания и повреждений при ветре или налипании снега.
Хорошим, но более дорогим вариантом считается кабель NYY. Он отличается высокой стойкостью к влаге, морозу и ультрафиолету, имеет длительный срок службы и может выпускаться как с медными, так и с алюминиевыми жилами. Его часто рассматривают как универсальное решение для сложных условий.
Прокладка под землёй и защита линии
Альтернативой воздушной прокладке является размещение кабеля в грунте. Такой способ часто выбирают при благоустройстве участка, когда важно скрыть коммуникации и снизить влияние внешних факторов. Подземная прокладка решает сразу несколько проблем. Кабель не подвергается ультрафиолету, не страдает от ветра, снега и наледи. Температурные перепады тоже менее критичны, чем на поверхности. Кроме того, линия не портит внешний вид участка.
Однако у такого решения есть и свои риски. Грунт может давить на кабель, особенно при подвижках почвы. При строительных работах есть риск случайного повреждения линии. Также влажная среда и промерзание в отдельных регионах могут влиять на долговечность изоляции. Нельзя исключать и механические повреждения со стороны животных.
Для защиты часто используют бронированный кабель ВБбШв. Его конструкция включает стальные ленты, которые защищают жилы от давления и внешних воздействий. Это один из наиболее надёжных вариантов для прокладки в земле. Дополнительно кабель укладывают в трубу, чаще всего из ПНД, на глубину около 70 см с отступом от построек не менее 60 см.
При прокладке нескольких линий важно соблюдать расстояние между ними – обычно не менее 10 см. Это снижает риск взаимного нагрева и упрощает обслуживание.
Для защиты также применяют ПНД-трубы или гофрированные каналы. ПНД отличается высокой прочностью и устойчивостью к нагрузкам, поэтому часто используется даже под дорожками и площадками. Гофра дешевле, но менее надёжна и сложнее в монтаже. Металлические трубы применяют реже – они требуют аккуратного заземления и изоляции концов, чтобы избежать опасных токов при повреждении кабеля.
Отдельно важно учитывать запас длины. В земле кабель не должен быть натянут – необходимо оставлять 7–10% резерва на возможные сезонные смещения грунта. В воздушных линиях, наоборот, допускается провисание, но оно не должно снижать безопасную высоту прохода.
Правильно выполненная подземная или воздушная прокладка обеспечивает стабильную работу линии и снижает риск аварий на долгие годы.
