Выбор оптимального метода крепления кабелей при проведении электромонтажных работ во время ремонта в квартире во многом зависит от того, как будет спроектирована проводка. Каждый из открытых и закрытых методов имеет свои преимущества и недостатки, а особенности крепления каналов обусловлены необходимостью минимизации негативных эффектов. В данном контексте рассмотрим несколько широко известных способов закрепления кабеленесущих систем, стремясь предоставить наиболее объективную характеристику каждого из них.
Зачастую, когда речь идёт о скрытом способе монтажа электропроводки, вопрос крепления кабеленесущих систем кажется предельно простым – мол, взять да замазать кабель или провод в штробе лепёшкой гипса или алебастра. Однако реальность далека от прозаичности, хотя в подобном сравнении нельзя не отметить, что открытая электропроводка действительно предоставляет больше вариаций исполнения. Существует немал методик, принципов и средств, которые позволяют сделать проводку не только качественной, но и интересной, иногда даже декоративной, органично вписанной в интерьер, не нарушающей, а дополняющей визуальный облик помещения.

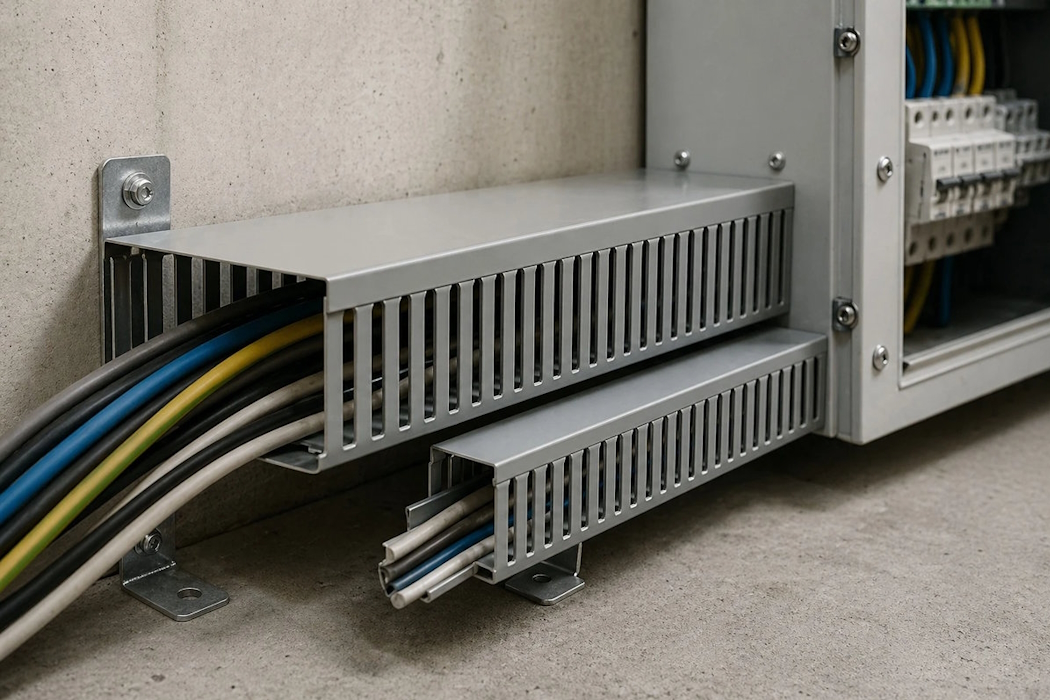

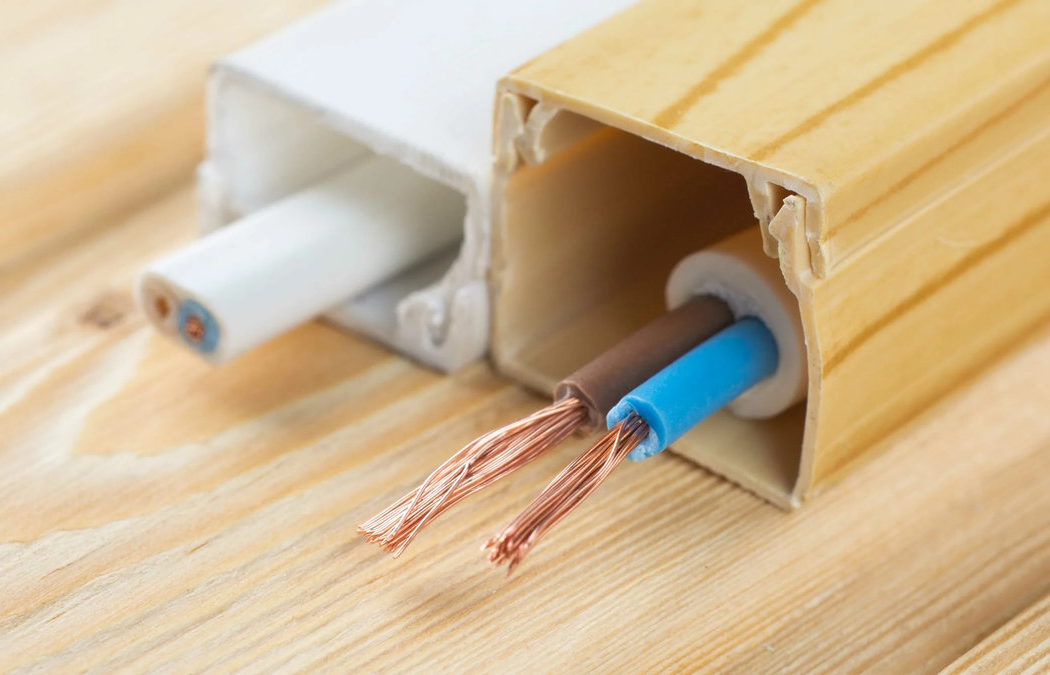

Открытая проводка в кабель-канале
При использовании данного метода разводки предполагается, что кабельная продукция будет закрепляться на перекрытиях уже после завершения окончательной отделки помещения. Такой способ монтажа может быть оправдан в деревянных коттеджах, домах в стиле лофт или кантри, а также внутри хозяйственных и садовых построек, гаражей или мастерских. Для крепления используются разнообразные клипсы, скобы с гвоздями, а также керамические изоляторы. В сочетании с кабель-каналами данный набор средств увеличивается до использования саморезов, дюбель-гвоздей, шурупов с пресс-шайбами, а также разных клеев. Способы крепления кабель-каналов к перегородкам различаются по своей простоте и применимости в зависимости от материала стен. Давайте поближе рассмотрим самые популярные методы крепления.
1. Крепление на саморезах
Саморезы представляют собой простой и крайне распространённый метод фиксации кабель-канала к деревянным или гипсокартонным стенам. После маркировки трассы крепёжные элементы закручивают в основание сквозь заднюю стенку профиля с определённым интервалом. Шаг крепежей зависит от размеров канала и сечения кабелей. Обычно мастера рекомендуют отступать примерно на 40-50 см от соседнего самореза. Если поверхность не ровная, рекомендуется уменьшить интервалы для снижения риска отрыва канала от стены. Выбор длины саморезов зависит от толщины перегородки, но даже самые короткие метизы обеспечат надёжное крепление.
2. Крепление на дюбель-гвозди или дюбель-саморезы
Для кирпичных и бетонных стен часто используют дюбель-гвозди, которые обеспечивают прочное и универсальное крепление. Однако, перед закреплением кабелей и систем прокладки кабеля нужно выполнить подготовительные работы, включающие сверление стены при помощи перфоратора или дрели с соответствующим сверлом. После выставления кабель-канала по уровню и нанесения меток на стену требуется аккуратно просверлить отверстия и в дне кабель-канала. Далее, после сборки конструкции, дюбели вставляются в отверстия, куда затем вкручиваются шурупы или вбиваются гвозди. Важно избегать одновременного сквозного сверления профиля и стены, чтобы избежать риска трещин в материале.
3. Крепление с пресс-шайбой
Крепление кабель-каналов может осуществляться и традиционными, но менее технологичными методами. Один из вариантов – использование саморезов с пресс-шайбой. Этот способ применяется в основном на обшивке промышленных цехов, стен в гаражах или складских площадок, выполненной из металлических листов. Важно отметить, что он не подходит для закрепления проводки на стальных балках из-за их толщины, но может быть успешно использован на тонких (до 2 мм) оцинкованных листах. Суть предварительной разметки с равными интервалами остаётся прежней, но, в отличие от других методов, не требуется предварительное сверление опоры. Шурупы с шайбой закручиваются «по живому», с некоторым усилием. Пресс-шайба выполняет две функции: увеличивает зону прижима кабель-канала к основанию и предотвращает самопроизвольное выкручивание шурупов под воздействием вибрации со временем.
4. Крепление на клей
Ещё одним вариантом крепления, всё реже применяющимся сегодня, являются клеевые составы, которые часто именуют «жидкими гвоздями». Этот метод применяется в случаях, когда основание слишком хрупкое или тонкое, из-за чего не подходит для более интенсивных физических воздействий. Клеевые составы позволяют закреплять кабель-каналы на полированных поверхностях, керамической плитке, тонких гипсокартонных стенах и других деликатных поверхностях. При этом важно использовать лёгкие каналы, чтобы предотвратить отлипание под собственным весом со временем. Монтаж выполняется путём нанесения клея на обе склеиваемые поверхности и их прижима для равномерного распределения вещества, после чего профиль убирается на несколько минут для лёгкой полимеризации. Затем канал снова прижимается к стене и фиксируется в таком положении на несколько минут до предварительного схватывания.
Важно отметить, что во всех описанных выше методах актуальным будет применение различных соединительных элементов для поворотов: уголков, профилей, сгонок и заглушек. Технологичность стыков и торцов в таких вопросах играет главенствующую роль, обеспечивая эстетичность и защищённость электросети, а также облегчая её ремонт или модификацию в будущем.

Открытая проводка без кабель-каналов
Давайте теперь рассмотрим методы крепления наружной проводки, которые вообще не предполагают применение кабель-каналов.
1. Крепление на клипсах

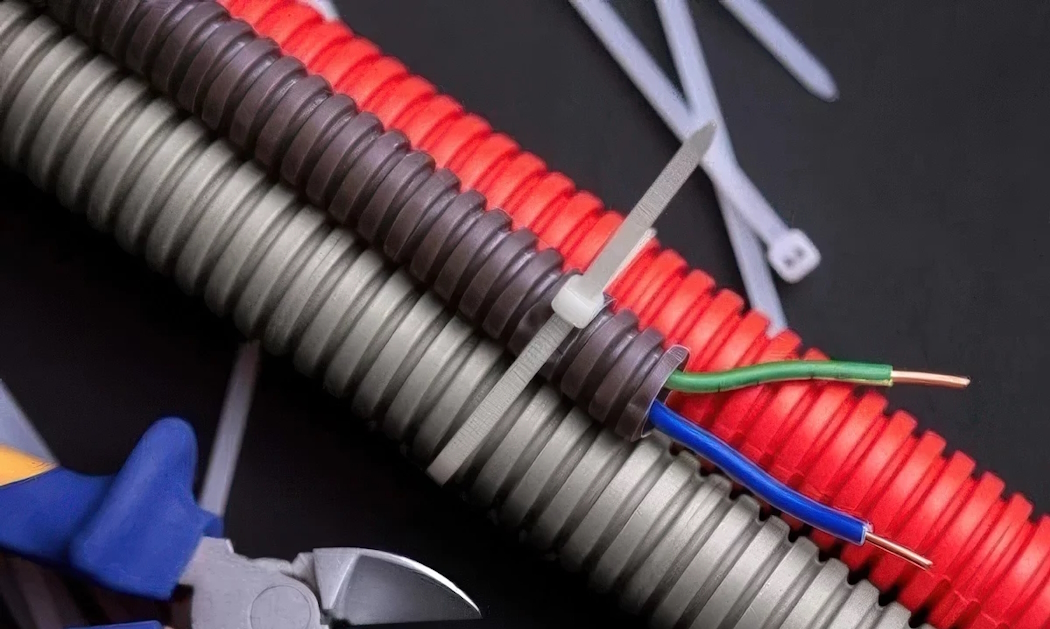

Самым общеизвестным вариантом полностью открытого крепления являются клипсы. Для рассматриваемых целей они применяются чаще всего, зачастую в сочетании с гофротрубками. Этот метод обеспечивает простоту, минимальный вес конструкции, достаточную надёжность и возможность разборки с течением времени. Закрепление может производиться как к стенам, так и к потолку. Подача электропитания к люстре, розетке или магистральной линии за фальш-потолком с использованием в гофротрубке на пластиковых клипсах сейчас считается одним из наиболее практичных решений.
Одним из ключевых преимуществ данного метода является полная независимость от материала опоры. Клипса крепится к основанию при помощи саморезов, гвоздей, дюбель-шурупов или других удобных средств. Для таких условно мягких материалов, как дерево, глина, гипсокартон, пеноблок или газоблок, не требуется сверлить основание. Для более прочных материалов – кирпича, бетона, шлакоблока или железобетонных панелей – достаточно лишь маленького отверстия под дюбель. Кроме того, клипсы могут использоваться даже на улице: если, например, вам необходимо сделать на крыльце розетку для подключения садового оборудования, провести линию в гофре, удерживаемой в клипсах – самое рациональное решение.
2. Крепление на керамических изоляторах
Более декоративным методом, применяемым исключительно внутри помещений, являются керамические изоляторы. Они представляют собой небольшие фигурные столбики, в изгибы которых помещаются кабели. Такие коммуникации встречаются в деревянных частных домах, в дачных домиках или в банях. Фарфоровые изоляторы легко закрепляются путём закручивания осевых шурупов в опору, и после этого больше не требуют вмешательства мастера. Данный метод реализуется ещё быстрее прочих, если трасса была размечена предварительно, и всегда остаётся самым простым в разборке и модернизации даже после многолетней эксплуатации. Изоляторы из керамики очень часто используются в ретро-ремонтах, где многие детали интерьера стилизуются под старину. Провода в таком случае имеют несколько слоёв электрической изоляции и наружную тканевую оплётку, а жилы равномерно и эстетично перекручены между собой. Разумеется, нечто похожее можно сделать и своими руками, но фабричная ретро-проводка всегда выглядит более целостно и натурально.
3. Крепление пластиковыми скобами
Следующим очень простым и широко распространённым методом крепления являются пластиковые скобы на гвоздях. Они подходят и для проводки сетей электроснабжения, и для прокладки интернета, и для антенных проводов, и для телефонных кабелей. Выбор размеров позволяет использовать скобу под нужный диаметр сечения кабеля, обеспечивая его надёжную фиксацию. Круглая и плоская модификации скобы позволяют закреплять различные типы проводников без лишней деформации. Этот метод часто используется для визуально аккуратной прокладки проводов между двумя смежными помещениями вдоль плинтусов в бизнес-центрах.

Скрытая проводка
Скрытый электромонтаж предполагает различные методы крепления проводов при проведении работ внутри стен. Сюда прежде всего включена прокладка кабелей в штробах, скрываемая штукатуркой или листами из гипсокартона, которые крепятся на основную перегородку. Существует несколько способов крепления, каждый из которых имеет свои особенности и применимость в различных ситуациях.
1. Крепление на дюбель-хомут/дюбель-стяжку
Один из самых распространённых способов – использование дюбель-хомутов или дюбель-стяжек. Оба упомненных типа изделий предоставляют возможность прочно закрепить провод на своём месте или проложить пару-тройку кабелей вплотную друг к другу. Их монтаж требует лишь дрели и молотка. Хомут или стяжка вставляются в предварительно подготовленное отверстие, а затем путём нажима на фиксатор или затяжки полосы система закрепляется неподвижно. Все лишние элементы просто отрезаются.
2. Гибкие стяжки и скобы
Это ещё один вариант наподобие предыдущих, только преимущественно самодельный. Он представляет собой ленту из металлического листа или просто фрагмент ненужного кабеля на две жилы, которые простым шурупом притягиваются к основанию. Монтаж аналогичен другим методам: вставляем дюбель, затем закручиваем шуруп, пропущенный через стяжку или скобу с проводом. Данный метод имеет такие недостатки, как затраты времени на изготовление скоб, риск повреждения изоляции проводов и возможная коррозия металла со временем. Столь кустарный вариант не может похвастать качеством и надёжностью, потому в быту его не применяют вообще, а вот где-нибудь в гаражах он обязательно находит своих почитателей. Тем же способом крепят настенные светильники в подвалах, погребах и мастерских, где забота об эстетике остаётся на самом последнем месте, а безопасность, к сожалению, традиционно страдает.
3. Крепление гипсом или алебастром
Использование раствора гипса или алебастра – это классика, которая не нуждается в представлении. После формирования штроб в стенах кабели в гофре или даже без неё помещаются в канавки, а затем просто закрепляются лепёшками раствора на определённом расстоянии друг от друга (обычно 40-60 см). Этот метод привлекает ни одно поколение строителей своей простотой и отсутствием необходимости в сложных дополнительных манипуляциях, когда штробы готовы, а раствор замешан.
Следует понимать, что как при открытом, так и при скрытом монтаже проводке не существует единственно верного, универсального для всех варианта. Каждый из описанных выше способов имеет свои преимущества и недостатки, а от выбора конкретного метода будет зависеть не только удобство монтажа, но и долговечность всей проводки в долгосрочной перспективе.
