Как определить фазу, ноль и заземление в проводке

При установке розеток, выключателей и электрических приборов, подключённых к трёхжильной сети, важно понимать назначение каждого проводника. Ошибка при подключении может привести не только к неправильной работе оборудования, но и к короткому замыканию или поражению электрическим током. Именно поэтому электрики всегда стараются заранее определить, где находится фаза, ноль и заземление.

В современных кабелях для этого предусмотрена цветовая маркировка. Однако на практике она далеко не всегда помогает. В старых квартирах проводка нередко выполнена кабелями без цветового разделения жил, а в некоторых случаях монтажники и вовсе подключали проводники без соблюдения стандартов. Из-за этого цвет провода вполне может не соответствовать ожидаемой ситуации. Кроме того, до сих пор встречаются кабели, где все жилы имеют одинаковую изоляцию, например, белую или чёрную. В такой ситуации определить назначение проводника можно только дополнительной проверкой.

Перед началом любых работ необходимо помнить о безопасности. Если перепутать фазу и заземление, металлический корпус техники может оказаться под напряжением. А неправильное соединение нуля способно вызвать перегрев линии и повреждение электроприборов. Поэтому любые проверки следует выполнять максимально внимательно.

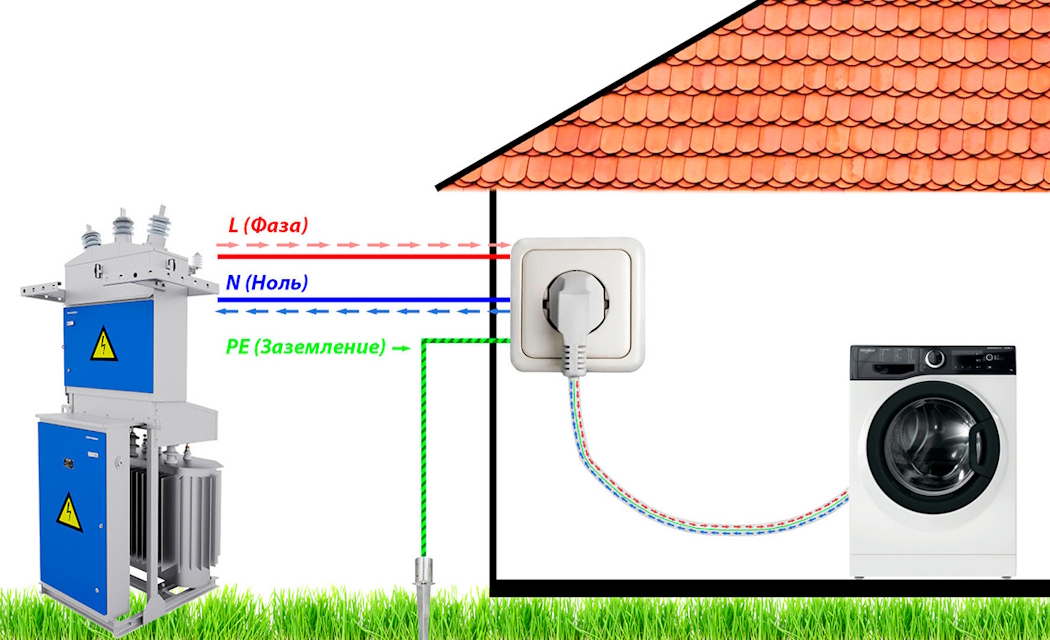

Согласно действующим нормам, в трёхпроводной сети используются три жилы. Первая – фазная. По ней ток поступает к потребителю. Вторая – нулевая. Через неё ток возвращается обратно в сеть. Третья – заземляющая. Она нужна для защиты человека и оборудования при аварийных ситуациях, например, при пробое фазы на корпус устройства.

Цветовая маркировка проводов: как отличить фазу, ноль и заземление

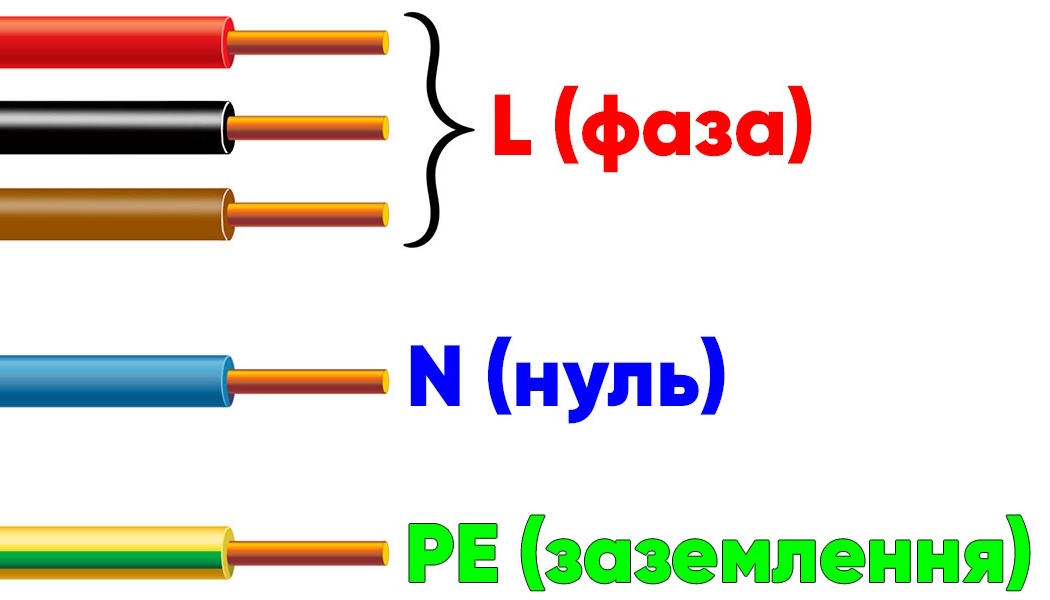

Обычно заземляющий проводник имеет жёлто-зелёную расцветку. Ноль чаще всего окрашен в синий или голубой цвет. Фазный провод может быть практически любого другого оттенка: красного, коричневого, серого, белого или чёрного. При правильном монтаже перепутать их достаточно сложно.

Но теория часто расходится с реальностью. Даже если каждый проводник в кабеле или проводе промаркирован верно, никто не гарантирует, что при соединении жил в распределительной коробке всё было сделано без ошибок. Особенно часто подобные проблемы встречаются в старых домах, где проводка многократно переделывалась разными мастерами.

Самый простой способ найти фазу – воспользоваться индикаторной отвёрткой. Перед проверкой нужно аккуратно снять изоляцию с концов проводов, предварительно отключив питание в электрощитке. После этого напряжение снова подаётся, а индикатором поочерёдно касаются каждой жилы. При касании фазного провода в отвёртке загорится встроенный индикатор. Желательно сразу же отметить найденную жилу изолентой или маркером, чтобы потом не запутаться.

Если индикаторной отвёртки нет, можно использовать мультиметр. Его переключают в режим измерения переменного напряжения с пределом выше 220 В. Один щуп прикладывают к проверяемому проводнику, вторым касаются стены или заземлённой поверхности. При наличии фазы прибор покажет напряжение. Если измерение выполняется на нуле или земле, значение будет минимальным либо вообще отсутствующим.

Однако такой способ позволяет определить только фазный провод. Чтобы понять, где ноль, а где заземление, потребуется дополнительная проверка. Для этого измеряют напряжение между найденной фазой и двумя оставшимися жилами. В некоторых системах электроснабжения между фазой и нулём напряжение оказывается немного выше, чем между фазой и землёй. Но этот метод работает не всегда и зависит от схемы подключения здания.

В современных домах часто применяется система TN-C-S, где ноль и заземление имеют общую точку разделения. Из-за этого значения напряжения могут оказаться практически одинаковыми, и различить проводники по мультиметру уже не получится. В таких случаях приходится использовать другие методы проверки.

Несмотря на существование единых стандартов, перед подключением всегда рекомендуется убедиться, что маркировка соответствует фактическому назначению жил. Многие владельцы жилья интересуются, как найти фазу и ноль, ориентируясь только на цвет изоляции, однако делать выводы исключительно по цвету не стоит. Особенно это касается старых домов, где проводка могла неоднократно переделываться или подключаться без соблюдения современных требований.

Как отличить ноль от заземления в электропроводке

Один из более надёжных способов определить заземление и ноль заключается во временном отключении нулевого проводника в распределительном щите. Такой метод требует осторожности, но позволяет достаточно точно установить назначение жил.

Перед началом проверки необходимо полностью отключить от сети все бытовые приборы. Вилки лучше вынуть из розеток, чтобы техника не создавала дополнительных соединений внутри цепи. После этого в квартирном щите отсоединяют нулевую жилу от нулевой шины или вводного автоматического выключателя. В результате в проводке останутся только фаза и заземление.

Далее снова используют мультиметр. Между фазой и одной из неизвестных жил прибор покажет напряжение. Именно этот провод и будет заземлением. На нулевом проводнике заметной разности потенциалов уже не окажется, поскольку он временно отключён от сети. Иногда мультиметр всё же показывает небольшие значения, но это связано с электромагнитными наводками и не считается неисправностью.

Существует и другой способ проверки, который часто используют электрики при работе рядом с распределительными коробками. Его называют прозвонкой. Метод удобен в тех случаях, когда один конец кабеля уже известен и правильно подключён, а второй требуется определить.

Для такой проверки питание в квартире снова отключают. После этого один щуп мультиметра прикладывают к заранее известной жиле, а вторым поочерёдно касаются проводников с другой стороны кабеля. Когда прибор покажет замыкание цепи, становится понятно, какая именно жила соответствует нужному проводнику. Чтобы не выполнять процедуру повторно, найденные провода сразу маркируют цветной изолентой или термоусадочной трубкой.

После определения фазного проводника возникает следующий вопрос — чем отличается ноль от земли и как правильно распознать оставшиеся жилы. В современных системах электроснабжения внешне они могут выглядеть одинаково, поэтому без измерительных приборов определить их назначение бывает сложно. Если необходимо понять, как узнать провод заземления, лучше использовать мультиметр, проверку в распределительном щите или другие безопасные способы диагностики.

Если в вашем доме установлено УЗО или дифференциальный автомат, определить заземление можно ещё быстрее. Защитная автоматика сама выступит своеобразным индикатором правильности подключения.

Для проверки понадобится обычная лампа накаливания. Один её провод подключают к фазе, а второй – к неизвестной жиле. Если лампа загорелась и защита не отключилась, значит подключение выполнено между фазой и нулём. Если же УЗО моментально сработало и отключило питание, значит цепь была собрана через заземление.

Важно учитывать, что для такого метода подходят именно лампы накаливания. Энергосберегающие и светодиодные лампы потребляют слишком маленький ток, поэтому защитное устройство может не отреагировать. Также перед проверкой следует убедиться, что само УЗО исправно. Обычно для этого достаточно нажать кнопку «Тест» на корпусе устройства.

Иногда мастера используют ещё более простой способ проверки с самодельной контрольной лампой. Для этого берут патрон с лампочкой и два провода. Один провод заранее подключают к фазе, а второй поочерёдно соединяют с остальными жилами.

При подключении к нулю лампа будет светить ярко и стабильно. При соединении с заземлением она тоже может загореться, но обычно немного слабее. Чтобы окончательно убедиться, где находится земля, достаточно временно отключить заземляющий провод в щитке. Если лампа погаснет, значит она работала через заземление. Если продолжит светиться, значит был найден нулевой проводник.

Меры безопасности при определении фазы, нуля и заземления

Несмотря на кажущуюся простоту, любые подобные проверки требуют аккуратности. Работать с оголёнными проводами под напряжением опасно даже для опытных специалистов. Перед снятием изоляции или подключением измерительных приборов питание обязательно должно быть отключено. Кроме того, нельзя касаться токоведущих частей руками или использовать повреждённый инструмент. Перед началом любых измерений важно убедиться, что используются исправные приборы и соблюдаются все требования электробезопасности. Особенно внимательно следует выполнять работы, если вам необходимо разобраться, как определить ноль и фазу в розетке, поскольку контакт с токоведущими частями без соответствующей подготовки может быть опасен. При любых сомнениях безопаснее отключить питание и обратиться к квалифицированному электрику.

Отдельное внимание стоит уделять старой проводке. В домах, построенных несколько десятилетий назад, заземление может вообще отсутствовать, а вместо трёх жил использоваться только фаза и ноль. Иногда владельцы квартир самостоятельно модернизировали электросеть, подключая заземляющий контакт розеток к нулю. Такое решение считается опасным, поскольку при обрыве нулевого проводника корпус техники может оказаться под полным сетевым напряжением.

Именно поэтому при малейших сомнениях лучше не ограничиваться бытовыми проверками, а пригласить квалифицированного электрика. Специалист сможет не только определить назначение жил, но и проверить общее состояние проводки, качество соединений и наличие полноценного защитного контура.

Правильное определение фазы, нуля и заземления важно не только во время капитального ремонта. С подобной задачей часто сталкиваются при замене розеток, подключении варочных поверхностей, бойлеров, стиральных машин и другой мощной техники. Во всех этих случаях ошибка в подключении способна привести к серьёзным последствиям.

Особенно опасна ситуация, когда вместо заземления используется нулевой провод. На первый взгляд оборудование может работать нормально, однако при повреждении нуля защитная функция полностью «исчезает». Более того, металлические корпуса приборов начинают представлять угрозу для человека. Достаточно прикоснуться к неисправному устройству, чтобы получить удар током.

Следует учитывать, что в разных типах электросетей методы определения проводников работают по-разному. Например, в старых системах TN-C ноль и защитное заземление фактически объединены в один проводник. Из-за этого классические способы измерения мультиметром могут давать ошибочные результаты. В более современных схемах TN-S и TN-C-S защитный провод выделяется отдельно, однако особенности разводки всё равно влияют на точность проверки.

Многие пытаются определить назначение жил по косвенным признакам. Например, по расположению контактов в старой розетке или по скруткам внутри распределительной коробки. Делать этого не стоит. За годы эксплуатации проводка могла неоднократно переделываться, а соединения – переноситься или заменяться. Поэтому ориентироваться только на внешний вид крайне рискованно.

Даже цветовая маркировка не всегда гарантирует правильность подключения. Иногда электрики используют любой имеющийся под рукой провод, особенно при мелком ремонте. В результате фазный провод может оказаться синим, а нулевой – белым или коричневым. Именно поэтому перед монтажом новой розетки или подключением оборудования желательно всегда выполнять проверку измерительными приборами.

Подведём итоги.

1. Для домашнего использования чаще всего достаточно двух инструментов: индикаторной отвёртки и мультиметра. Индикатор позволяет быстро найти фазу, а мультиметр помогает уточнить параметры сети и провести дополнительные измерения. При этом важно использовать исправные приборы с неповреждёнными щупами и качественной изоляцией.

2. При работе с мультиметром необходимо правильно выбирать режим измерения. Для бытовой электросети используют режим переменного напряжения. Предел измерений должен быть выше сетевого напряжения. Если установить слишком маленькое значение, прибор может выйти из строя.

3. Не менее важно соблюдать порядок действий. Сначала отключают питание, затем снимают изоляцию с проводов и только после этого подают напряжение для проверки. После завершения измерений сеть снова обесточивают перед дальнейшим монтажом. Такая последовательность существенно снижает риск случайного поражения током.

Если требуется проверить проводку в частном доме, стоит уделить внимание состоянию самого контура заземления. Со временем металлические элементы в земле подвергаются коррозии, а контакт ухудшается. Внешне это может быть незаметно, однако эффективность защиты серьёзно снижается. В подобных случаях обычное определение проводников уже не решает проблему, поскольку сама система заземления нуждается в диагностике.

Дополнительную сложность создают квартиры со старой алюминиевой проводкой. Соединения из алюминия со временем ослабевают, контакты начинают греться, а изоляция теряет прочность. При проведении любых проверок такие сети требуют особенно осторожного обращения. Слишком сильное изгибание жилы может привести к её перелому прямо в стене.

Профессиональные электрики обычно не ограничиваются одним способом проверки. Для уверенности они комбинируют несколько методов: используют индикатор, выполняют измерения мультиметром, проверяют соединения в щитке и оценивают схему подключения всей линии. Такой подход позволяет избежать ошибок и заранее обнаружить скрытые неисправности.

В завершение стоит отметить, что исправное заземление – это не формальность, а полноценная система защиты. Именно она помогает предотвратить поражение током при повреждении техники или пробое изоляции. Поэтому при любых работах с электропроводкой важно не только правильно определить назначение жил, но и убедиться, что вся электрическая сеть находится в безопасном состоянии.
