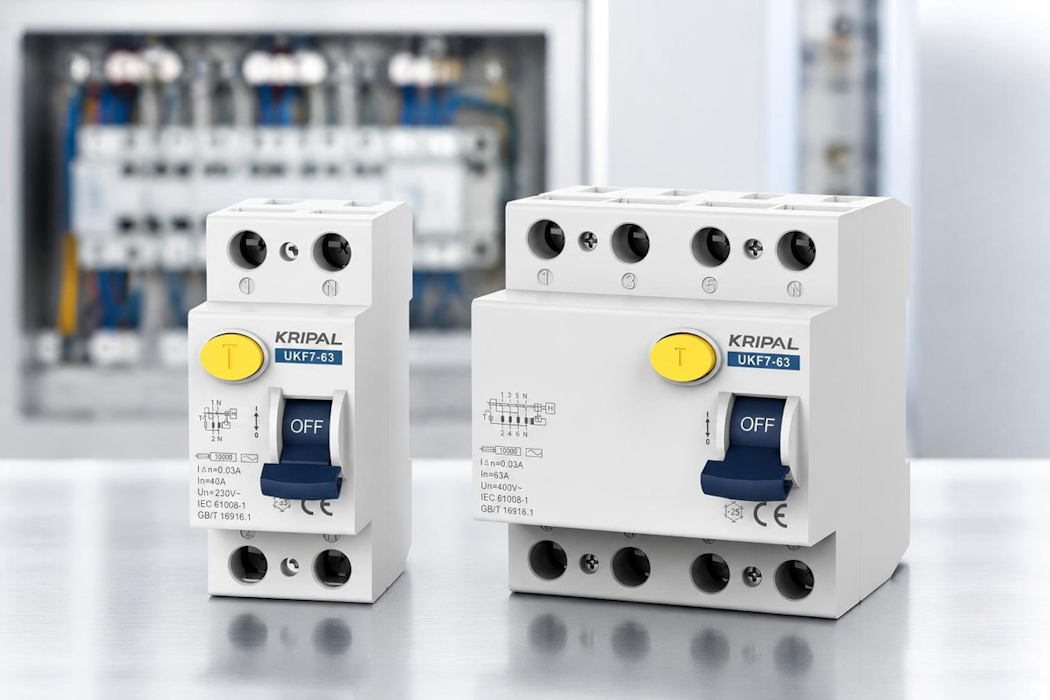

УЗО, или устройство защитного отключения, предназначено прежде всего для защиты людей от поражения электрическим током и для снижения риска пожара, который может возникнуть из-за утечки. Причиной аварийной ситуации нередко становится повреждение изоляции либо ненадёжное соединение проводников – например, обычная скрутка вместо клеммников или специальных колпачков. При этом УЗО не стоит путать с автоматическим выключателем. Оно не предназначено для защиты электропроводки и бытовой техники от перегрузки или короткого замыкания. Его основная задача – вовремя обнаружить утечку и отключить опасный участок сети.
Принцип действия устройства основан на дифференциальной защите. УЗО постоянно сравнивает ток, проходящий по цепи в одном направлении, с током, возвращающимся обратно. При исправной системе эти значения практически совпадают. Если между ними появляется разница, превышающая допустимый для конкретной модели уровень, устройство отключает питание. Причина утечки при этом не имеет принципиального значения: это может быть повреждение изоляции, контакт человека с токоведущей частью или другой фактор, из-за которого часть тока начинает куда-то «уходить».

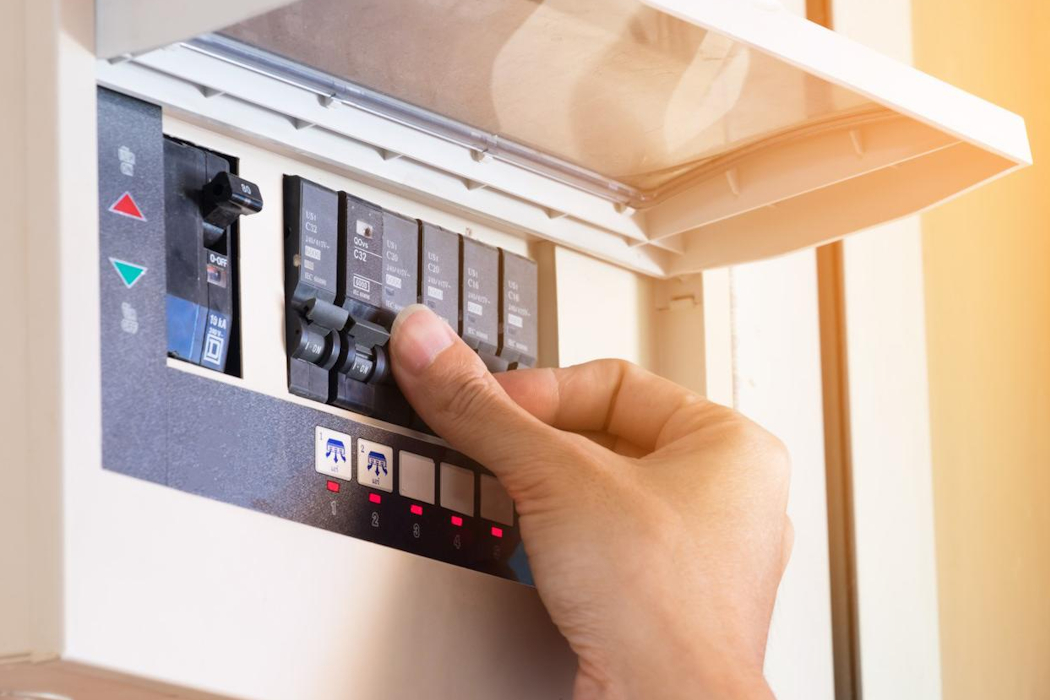

Как и прочая защитная автоматика, УЗО чаще всего устанавливают в квартирном или частном электрощитке. При необходимости отдельные устройства можно предусмотреть для конкретных потребителей – например, варочной панели, стиральной или посудомоечной машины, бойлера. Такое решение позволяет быстрее определить проблемную ветвь и не отключать всю сеть при аварии. Если утечка возникнет на одном участке, соответствующее УЗО обесточит именно его, тогда как остальные линии продолжат работать. Например, светильники в комнатах могут остаться включёнными.
Основные критерии выбора УЗО
При подборе защитного устройства электромонтажники оценивают сразу несколько параметров. Для бытовой сети особенно важны пять характеристик:
– номинальный рабочий ток;
– номинальный дифференциальный ток отключения;
– тип УЗО;
– конструктивное исполнение – электронное или электромеханическое;
– производитель.
Каждый из этих параметров влияет на область применения устройства и уровень защиты, поэтому рассматривать их нужно в комплексе.
1. Номинальный рабочий ток
Этот показатель определяет, какую длительную нагрузку способно выдерживать УЗО. Чтобы подобрать подходящее значение, необходимо учитывать суммарную нагрузку всей сети или конкретной линии и предполагаемый рабочий ток проводников. Здесь действует принцип, знакомый по выбору автоматических выключателей, однако заменять одно устройство другим нельзя.
Автоматический выключатель в системе всё равно необходим. Он защищает цепь от перегрузки и короткого замыкания, тогда как УЗО реагирует на ток утечки. Номинал автомата должен быть таким, чтобы он ограничивал нагрузку раньше, чем будет превышена допустимая длительная нагрузка УЗО. Иначе при длительной перегрузке само защитное устройство может оказаться под избыточным воздействием.
На практике часто используют сочетание, при котором номинальный ток автомата ниже номинала УЗО на одну стандартную ступень. Например, для УЗО на 16 А применяют автомат на 10 А, а для устройства на 25 А – автомат на 16 А. Конкретный выбор, однако, должен учитывать сечение кабеля или провода, характер нагрузки и параметры всей группы. Такой запас снижает вероятность перегрева защитного устройства и делает работу схемы предсказуемой.
Если установить автомат и УЗО с одинаковым номиналом, например, по 25 А, это ещё не означает, что система будет надёжно защищена от перегрузки. Допустим, через цепь длительное время проходит ток, превышающий допустимый уровень на несколько ампер. Автомат может отключиться не сразу, поскольку время его срабатывания зависит от величины перегрузки и нагрева расцепителя. За этот период УЗО также будет работать с повышенной нагрузкой. В результате его внутренние компоненты могут получить повреждения, которые внешне никак себя не проявят, но впоследствии способны привести к отказу устройства.
Поэтому при проектировании распределительного щита важно учитывать не только наличие обоих видов защиты, но и согласованность их номиналов. Автомат отвечает за допустимую нагрузку линии, а УЗО контролирует появление утечки. Только совместная работа этих устройств обеспечивает полноценную защиту электрической сети.
2. Дифференциальный ток отключения
Номинальный дифференциальный ток показывает, при какой величине утечки УЗО должно отключить питание. В бытовых и промышленных системах встречаются устройства на 6, 10, 30, 100, 300 и 500 мА. Чем меньше значение, тем выше чувствительность устройства.
Для защиты человека от опасного воздействия электрического тока применяют наиболее чувствительные модели. Устройства с током отключения до 100 мА способны использоваться для защиты от поражения электричеством, тогда как более высокие значения преимущественно применяют в противопожарных целях. УЗО на 300 или 500 мА обычно устанавливают как вводные устройства на крупных объектах, в частных домах с разветвлённой сетью или на производственных площадках. После него сеть делят на отдельные группы и оснащают их более чувствительными устройствами.
Выбор номинала зависит от назначения линии. Для отдельных групп розеток в квартире обычно используют УЗО на 30 мА. В помещениях с повышенной влажностью или там, где особенно важна дополнительная защита человека, может применяться устройство на 10 мА. К таким местам относится, например, ванная комната.
В частном доме или на даче значение 100 мА может использоваться на вводе для противопожарной защиты, при этом отдельные конечные линии дополнительно защищают более чувствительными устройствами. Если электрический инструмент, газонокосилка или другая техника используется непосредственно на улице и подключается к розетке, для такой линии целесообразно предусмотреть УЗО с током отключения 10 мА.
Осветительные линии также можно подключать к защитной автоматике. При этом отдельная установка УЗО для каждой группы освещения не всегда необходима. Конкретная схема зависит от устройства электросети, характера нагрузки и требований к безопасности.
3. Тип УЗО
Буквенное обозначение определяет, на какой характер дифференциального тока рассчитано устройство. Основные разновидности – A, B, AC, S и G. В бытовых сетях чаще всего встречаются типы A и AC, тогда как остальные предназначены преимущественно для специальных условий эксплуатации.
Тип A способен обнаруживать как синусоидальный переменный, так и пульсирующий постоянный дифференциальный ток. Это особенно важно для современной техники с электронной схемой управления. Например, подобные нагрузки создают стиральные машины и другие бытовые приборы, внутри которых используются электронные компоненты и полупроводниковые элементы.
Тип B рассчитан на более широкий спектр токов, например, синусоидальный переменный, пульсирующий и постоянный дифференциальный ток. Такие устройства востребованы там, где используется сложное промышленное оборудование, преобразователи и другие специфические электрические системы. Для обычной квартиры потребность в УЗО типа B возникает редко.

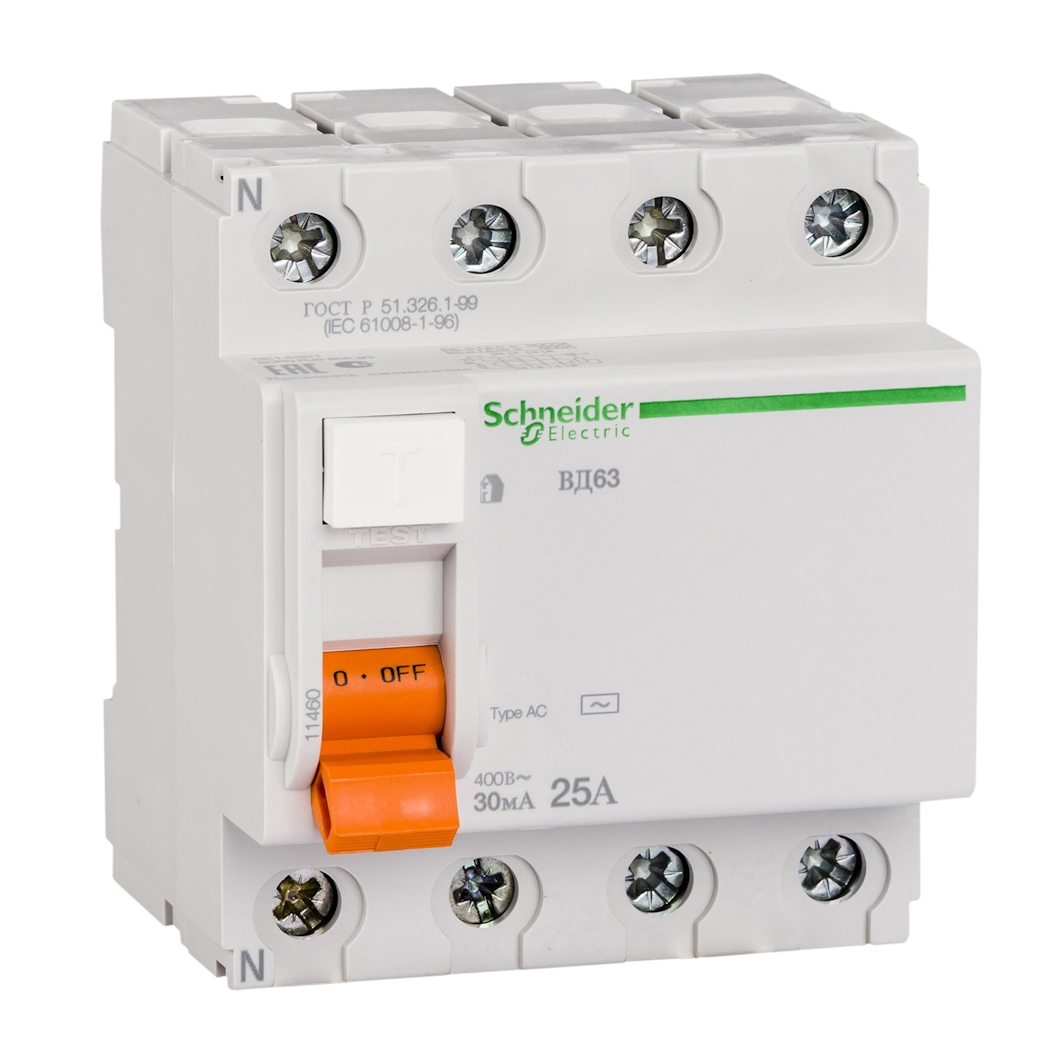

Тип AC предназначен для обнаружения синусоидального переменного дифференциального тока. Такие устройства применялись и продолжают применяться в обычных бытовых сетях, где подключены традиционные потребители – холодильники, телевизоры, пылесосы, LED-светильники и другая техника. Тип AC может использоваться как в однофазных, так и в трёхфазных системах при соответствующем конструктивном исполнении.
Тип S относится к селективным УЗО. Оно имеет заданную временную задержку перед отключением, благодаря чему позволяет выстроить многоуровневую защиту. Такие устройства чаще применяют на вводе крупных электрических сетей, где важно, чтобы при аварии отключалась именно повреждённая ветвь, а не вся система целиком.
Тип G также предусматривает задержку срабатывания, но она меньше, чем у селективных устройств типа S. Поэтому такие модели могут использоваться для защиты отдельных линий и конкретного оборудования, когда требуется согласовать работу нескольких ступеней защитной автоматики.
4. Конструкция устройства
По принципу работы внутренней схемы УЗО делятся на электронные и электромеханические. Электромеханическим моделям не требуется отдельный источник питания для выполнения основной защитной функции. При возникновении дифференциального тока механизм срабатывает непосредственно за счёт изменения параметров контролируемой цепи.
Электронные устройства содержат управляющую схему, которой для работы требуется питание. Оно может поступать непосредственно из контролируемой сети либо обеспечиваться другим предусмотренным конструкцией источником. Поэтому при выборе важно учитывать, как конкретная модель ведёт себя при исчезновении напряжения, обрыве нулевого проводника и других неисправностях.
Электромеханическое исполнение во многих случаях считают более независимым от состояния питающей сети. Такое устройство способно выполнить защитную функцию даже при некоторых видах аварий, при которых электронная схема может потерять питание. Однако окончательный выбор следует делать с учётом параметров конкретной модели и требований к установке.
5. Производитель
При покупке защитной автоматики значение имеет и репутация производителя. Компании с нормальной репутацией обычно уделяют большое внимание контролю качества, испытаниям и соответствию продукции установленным требованиям. Среди известных производителей электротехнического оборудования можно встретить Schneider Electric, ABB, Legrand, AEG и другие марки.
Но одного известного логотипа недостаточно. Приобретать УЗО желательно у официального продавца, который может предоставить гарантию и документы на продукцию. Покупка оборудования неизвестного происхождения увеличивает риск столкнуться с подделкой или изделием, характеристики которого не соответствуют заявленным.
+ Время срабатывания
Помимо основных характеристик, при выборе стоит обратить внимание на скорость отключения. Для многих стандартных моделей время срабатывания составляет около 30 мс, однако существуют устройства, способные отключать цепь за 15-20 мс. Чем быстрее происходит разрыв цепи при аварии, тем меньше времени опасный ток воздействует на человека или оборудование.
Модели с повышенной скоростью отключения могут использоваться на линиях, к которым подключена чувствительная и дорогостоящая техника, а также промышленное оборудование. При этом скорость срабатывания необходимо рассматривать вместе с другими характеристиками, а не выбирать устройство только по этому параметру.
Пример выбора УЗО для бытовой сети
Рассмотрим типовую ситуацию со стиральной машиной. Для отдельной линии можно подобрать УЗО типа A с номинальным рабочим током 25 А и дифференциальным током отключения 10 мА. В пару к нему устанавливают автоматический выключатель на 16 А. Такое сочетание позволяет одновременно контролировать ток утечки и защищать линию от перегрузки и короткого замыкания.
Для остальных розеточных групп квартиры может использоваться УЗО типа AC с номинальным током 32 А и током отключения 30 мА, если такая схема соответствует параметрам конкретной электросети. В качестве защиты от перегрузки для этой группы можно предусмотреть автомат на 25 А.
При этом важно помнить, что номиналы нельзя выбирать только по приведённому примеру. Необходимо учитывать сечение кабеля, фактическую нагрузку, схему электроснабжения и характеристики установленных автоматов. Защитная автоматика должна подбираться как единая система.
Что делать при срабатывании УЗО?
Неожиданное отключение УЗО не обязательно означает неисправность самого устройства. Напротив, срабатывание может свидетельствовать о том, что автоматика обнаружила опасную утечку и вовремя отключила повреждённую цепь.
Первым делом можно осторожно попытаться включить УЗО повторно. Если оно осталось во включённом положении и других признаков неисправности нет, причиной могло стать кратковременное превышение допустимого уровня утечки. После этого стоит проверить устройство с помощью кнопки «ТЕСТ». При нажатии должна имитироваться аварийная утечка, после чего исправное УЗО отключит питание.
Если повторное включение невозможно и устройство сразу срабатывает снова, вероятнее всего, в сети сохраняется утечка либо присутствует проблема с самим защитным оборудованием. В такой ситуации не следует многократно включать УЗО без поиска причины.
Для первичной диагностики можно выполнить следующую последовательность.
1. Отключите автоматические выключатели, относящиеся к той части сети, которую защищает сработавшее УЗО. При проверке нужно учитывать не только фазный, но и нулевой рабочий проводник, поскольку утечка может возникнуть и по нему.
2. Попробуйте снова включить УЗО. Если оно удерживается во включённом положении, отдельно проверьте его кнопкой «ТЕСТ».
3. Если устройство продолжает немедленно отключаться даже при выключенных автоматах, проблема может находиться непосредственно в соединениях или самом УЗО. В этом случае потребуется проверка монтажа и, при необходимости, замена устройства.
4. Если УЗО работает нормально, начинайте по одному включать автоматы отдельных линий. После включения проблемной группы защитное устройство снова отключится. Так можно сузить область поиска.
5. Определив подозрительную линию, отключите от неё все электроприборы. Лучше не ограничиваться выключением кнопкой, а физически вынуть вилки из розеток.
6. Снова включите УЗО. Если после отключения всех потребителей оно продолжает работать, причиной, скорее всего, является один из подключённых приборов.
7. Подключайте оборудование поочерёдно. Если после подключения конкретного устройства УЗО снова сработает, этот прибор следует считать подозрительным и прекратить его эксплуатацию до проверки.
Если же УЗО отключается даже при полностью отсоединённых потребителях, проблема, вероятно, связана с проводкой, соединениями или самой защитной аппаратурой.
После устранения причины повторно проверьте работу УЗО кнопкой «ТЕСТ». Если устройство или электропроводка вызывают сомнения, дальнейшую диагностику и ремонт безопаснее поручить квалифицированному специалисту.
Таким образом, УЗО нельзя рассматривать как замену автоматическому выключателю. Эти устройства выполняют разные функции: автомат защищает электрическую линию от перегрузки и короткого замыкания, а УЗО реагирует на опасную утечку тока. При грамотном подборе номиналов, правильном монтаже и регулярной проверке защитная автоматика помогает сделать бытовую электросеть значительно безопаснее.
