В быту удлинитель часто становится самым простым способом подключить электроприбор там, где длины его штатного кабеля недостаточно. Одно дело, когда переноска нужна на короткое время, и совсем другое – когда она месяцами или годами заменяет полноценную розетку. Последний вариант нельзя считать удачным: даже внешне качественное изделие при неправильном подборе нагрузки способно стать источником перегрева и других проблем.
Покупные удлинители и сетевые фильтры особенно сильно различаются по качеству. Дешёвые модели могут иметь тонкий кабель, слабые контактные соединения и корпус из непрочного пластика. Поэтому иногда разумнее собрать переноску самостоятельно, подобрав все компоненты с необходимым запасом прочности. Такой подход позволяет заранее определить длину кабеля, количество гнёзд и допустимую нагрузку.
При этом самодельный удлинитель не отменяет основных правил электробезопасности. Если проводка в доме неисправна, имеет повреждённую изоляцию или рассчитана на меньшую нагрузку, новая переноска проблему не решит. Для постоянного подключения мощной техники правильнее установить дополнительные стационарные розетки.
Когда удлинитель действительно нужен
Электрики не случайно советуют не превращать переноски в постоянную часть домашней электросети. Чем больше приборов подключено через один узел, тем выше нагрузка на контакты и питающий кабель. Особенно опасна ситуация, когда в один удлинитель одновременно включают несколько мощных потребителей.
Небольшая нагрузка вроде зарядных устройств, настольной лампы и роутера обычно не создаёт серьёзных проблем. Совсем иначе обстоит дело с электрическим чайником, обогревателем, утюгом, пылесосом или электроинструментом. Суммарная мощность таких приборов быстро достигает нескольких киловатт, а значит, возрастает ток и нагрев проводников.
Обычная бытовая розетка и питающий её кабель имеют определённый предел допустимой нагрузки. Для многих современных бытовых линий ориентиром служит ток 16 А, но фактическая безопасность зависит не только от маркировки розетки. Важны состояние контактов, сечение кабелей, качество соединений и характеристики автоматического выключателя.
Есть и другая проблема – каждое дополнительное разъёмное соединение увеличивает количество потенциально слабых мест. Контакты розетки и вилки постепенно изнашиваются, а при плохом прижиме начинают нагреваться. При включении и отключении мощных приборов возможно искрение, которое дополнительно повышает риск повреждения контактных поверхностей.
Поэтому удлинитель следует воспринимать не как полноценную замену электропроводки, а как вспомогательное устройство. Если в комнате постоянно не хватает розеток, лучше решить вопрос стационарно. Во время ремонта можно заранее предусмотреть нужное количество точек подключения и объединить их в удобные блоки.
Качественная переноска должна соответствовать реальной нагрузке, а не только иметь привлекательную маркировку на корпусе. При самостоятельной сборке пользователь сам выбирает кабель, вилку и розеточную колодку. Это позволяет отказаться от сомнительных компонентов и получить изделие, рассчитанное именно под конкретную задачу.
Перед началом работы необходимо определить, какие приборы будут подключаться чаще всего. От этого зависит не только сечение кабеля, но и количество гнёзд. Нет смысла делать огромную колодку для одного электроинструмента, так же как неудобно использовать двухместный удлинитель для большого количества маломощной компьютерной периферии.
Важно также заранее оценить состояние розетки, от которой будет запитываться переноска. Если она нагревается, искрит, имеет ослабленные контакты или вызывает сомнения, сначала следует устранить неисправность. Подключение к такой точке даже самого качественного удлинителя лишь увеличит риск.
Для обычной бытовой переноски чаще всего достаточно четырёх или пяти розеточных мест. Такое количество удобно в работе и одновременно не слишком провоцирует подключать большое число потребителей. Если же речь идёт о сетевом фильтре для компьютера, количество гнёзд может быть значительно больше, до десятка. Компьютерный комплект хорошо показывает разницу между числом подключённых приборов и общей мощностью. Системный блок, два монитора, принтер, роутер, акустика, настольная лампа на струбцине и даже несколько зарядных устройств могут занять почти все гнёзда, но при этом суммарное энергопотребление останется сравнительно небольшим.
Форма розеточных отверстий тоже имеет значение. Для одних зарядных устройств и небольшой электроники подойдёт компактная колодка с узкими гнёздами. Если переноска должна быть универсальной, удобнее классические круглые отверстия. В продаже встречаются и комбинированные варианты, позволяющие подключать разные типы вилок.
Чтобы понять, подходит ли конкретная розетка и кабель для предполагаемой работы, нужно просуммировать мощности всех приборов, которые могут одновременно работать через переноску. Затем полученное значение делят на напряжение сети. Например, обогреватель мощностью 1800 Вт, телевизор на 150 Вт и светильник с ЛЕД-лампой 15 Вт потребуют вместе 1965 Вт. При напряжении 220 В ток составит примерно 8,9 А. Такая нагрузка значительно ниже 16 А, однако это ещё не означает, что любую розетку можно безопасно использовать.
Особенно осторожно следует относиться к старым и дешёвым розеткам. Реальное качество контактов может заметно отличаться от заявленных параметров. Если корпус нагревается, вилка держится слишком свободно или при включении мощной техники появляются признаки искрения, розетку лучше заменить до подключения удлинителя. Главное правило здесь простое – расчёт должен учитывать не только возможности самого удлинителя, но и всей цепи питания, начиная с розетки и заканчивая защитной автоматикой.
1. Выбираем розеточную колодку
После определения предполагаемой нагрузки можно переходить к выбору комплектующих. Один из главных элементов переноски – розеточная колодка. Именно в ней сосредоточено несколько контактных соединений, поэтому качество её изготовления напрямую влияет на безопасность всего изделия.
Не стоит ориентироваться только на количество гнёзд и внешний вид. Хорошая колодка должна иметь прочный корпус, который не деформируется от лёгкого нажатия. Верхняя и нижняя части должны плотно прилегать друг к другу, без заметных щелей и перекосов. Отверстия для вилок должны точно совпадать с расположенными внутри контактными элементами.
Особое внимание необходимо обратить на места присоединения кабеля. Контактные площадки должны обеспечивать достаточно большую площадь соприкосновения с жилой, а винтовые зажимы – надёжно фиксировать провод. Слабый контакт способен нагреваться даже при нагрузке, которая формально не превышает допустимую.
Количество гнёзд выбирайте с учётом назначения изделия. Для обычной бытовой переноски достаточно четырёх или пяти мест. Если удлинитель предназначен преимущественно для компьютерной техники и другой маломощной электроники, можно использовать колодку на восемь, десять и более гнёзд. В этом случае большое количество подключённых устройств само по себе ещё не означает чрезмерную нагрузку.
2. Подбираем кабель
На кабеле или проводе экономить особенно нежелательно. Если в помещении предусмотрено защитное заземление, для удлинителя понадобится трёхжильный проводник. В старой двухпроводной сети используется двухжильный вариант, однако отсутствие заземления не следует считать преимуществом – при возможности электропроводку лучше модернизировать.
Для мощной бытовой переноски разумным выбором является гибкий кабель с медными жилами сечением 2,5 мм². При токе до 16 А такой провод имеет хороший запас по допустимой нагрузке. Кроме того, увеличение сечения особенно полезно при значительной длине кабеля, поскольку помогает уменьшить падение напряжения.
При этом нельзя считать, что кабель 2,5 мм² автоматически делает удлинитель безопасным при любой нагрузке. Максимальный ток определяется всей системой в целом. Слабая вилка, некачественная колодка или неисправная розетка способны стать проблемным участком даже при использовании толстого провода.
Отдельно стоит продумать механическую защиту кабеля. В месте его выхода из корпуса не должно возникать резкого перегиба. Хорошо, если колодка и вилка имеют штатные элементы, удерживающие оболочку кабеля и не позволяющие нагрузке передаваться непосредственно на клеммы.
3. Определяем подходящую длину
Слишком короткий провод неудобен, поскольку постоянно находится под натяжением. Слишком длинный тоже создаёт проблемы – свободные петли приходится укладывать на пол, где их легко повредить или случайно зацепить.
Оптимальную длину лучше определить заранее. Измерьте расстояние от розетки до предполагаемой точки подключения и добавьте небольшой запас, чтобы кабель не приходилось натягивать. Для длинных переносок запас можно увеличить, однако делать кабель значительно длиннее необходимого без практической причины не стоит.

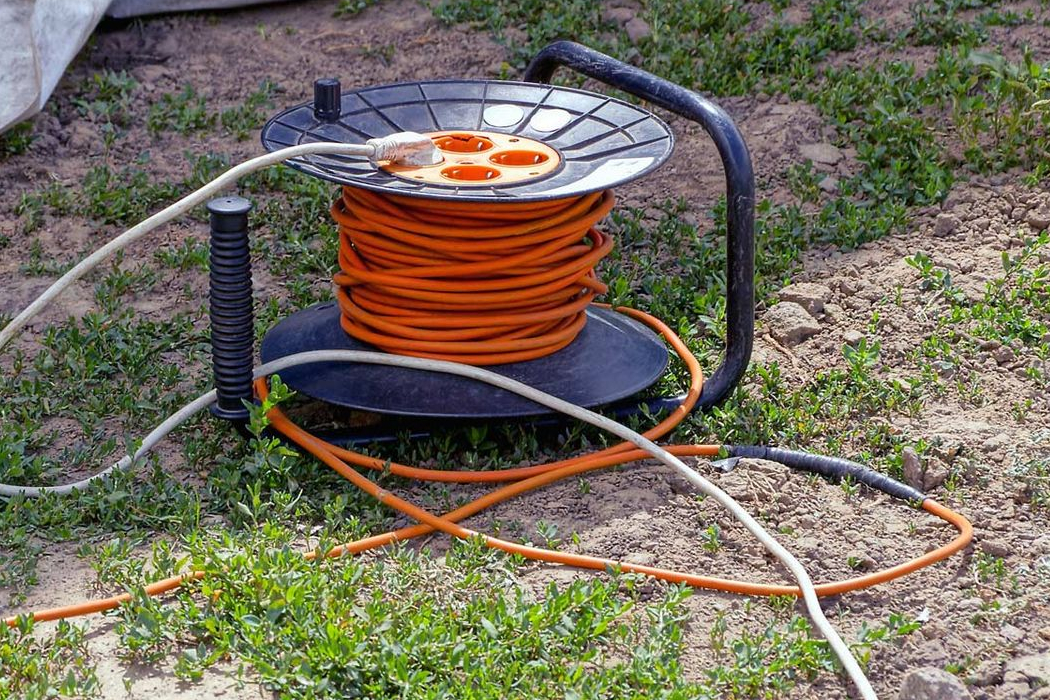

Если удлинитель предназначен для использования на строительной площадке, в мастерской или другом месте, где требуется большой запас кабеля, имеет смысл рассмотреть конструкцию на катушке. В таком случае провод можно аккуратно сматывать и хранить, когда он не используется.
Важно помнить и о правилах эксплуатации длинного кабеля. При подключении мощной техники не следует оставлять его полностью смотанным в плотную бухту, если конструкция не рассчитана на такую работу. При прохождении тока провод нагревается, а плохое охлаждение затрудняет отвод тепла.
4. Вилка тоже имеет значение
Самая простая вилка не всегда оказывается самым удобным решением. Практичнее выбрать модель с прочным корпусом и элементом, за который удобно держаться при извлечении из розетки. Это позволяет прикладывать усилие к корпусу вилки, а не тянуть за кабель.
Нельзя вытаскивать вилку рывком за провод. Подобная привычка постепенно повреждает место ввода кабеля и ослабляет внутренние соединения. Особенно это опасно для самодельной переноски, поскольку даже качественно собранные клеммы со временем могут подвергаться дополнительной механической нагрузке.
Вилка должна соответствовать типу розетки и иметь надёжные контактные элементы. Если используется заземление, оно обязательно должно быть подключено к соответствующему контакту. Защитный проводник нельзя использовать как замену рабочему нулю или фазному проводнику.
5. Сборка переноски

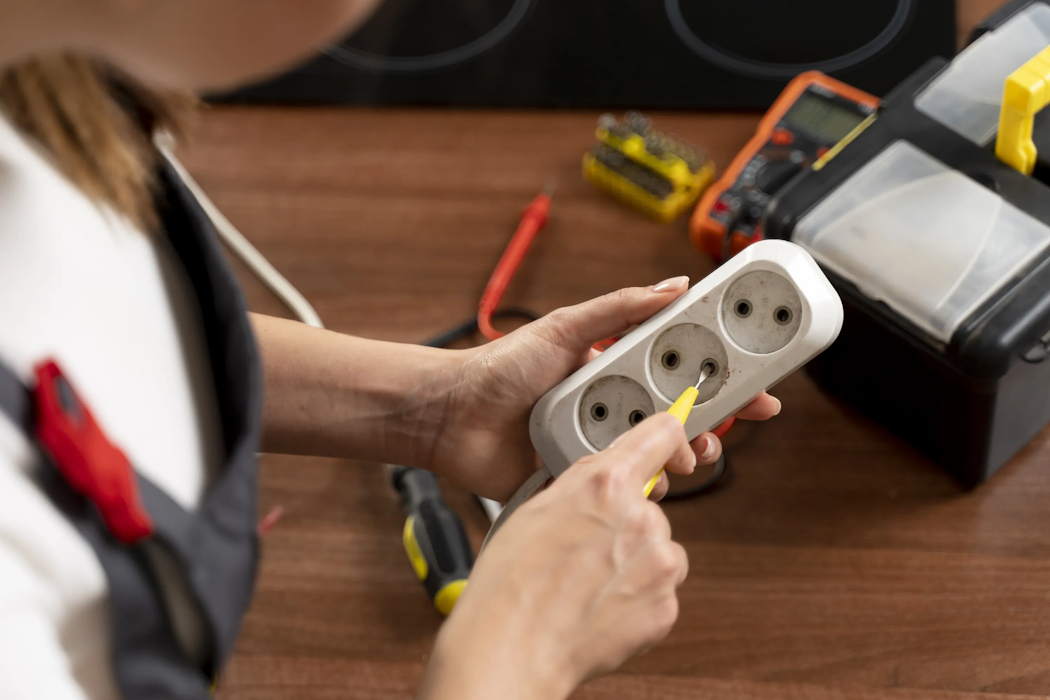

Когда все компоненты подобраны, можно приступать к монтажу. Работу необходимо выполнять только при полностью отключённом питании. Сначала подготавливают кабель нужной длины, после чего его жилы аккуратно освобождают от наружной оболочки и подключают к контактам колодки.
Снимать слишком большой участок изоляции не нужно. Зачищенная часть должна соответствовать размеру клеммы, чтобы после затягивания внутри корпуса не оставалось открытой меди. Отдельные тонкие проволочки многожильного проводника также не должны торчать наружу и соприкасаться с соседними контактами.
Каждую жилу необходимо надёжно закрепить в предназначенной для неё клемме. Соединение должно быть достаточно плотным, но без чрезмерного усилия, способного повредить проводник или резьбу зажима. После подключения кабеля необходимо убедиться, что он не выдёргивается из клемм при умеренном механическом воздействии.
Второй конец кабеля подключается к вилке по тому же принципу. Перед окончательной сборкой следует ещё раз проверить соответствие всех соединений назначению контактов. Особое внимание уделяется защитному проводнику, если используется трёхжильный кабель.
После монтажа корпус колодки и вилки необходимо закрыть штатными элементами крепления. Внутри не должно быть оголённых участков жил, случайно зажатой изоляции или плохо закреплённых деталей. Кабель в месте выхода должен удерживаться корпусом, а не только винтовыми клеммами.
6. Проверяем готовый удлинитель
Перед первым использованием переноску необходимо внимательно осмотреть. Проверьте целостность оболочки, отсутствие зазоров в корпусе, прочность крепления кабеля и положение контактов. Вилка должна вставляться и извлекаться без чрезмерного усилия, а гнёзда колодки не должны иметь люфта.
Первое подключение лучше выполнять с небольшой нагрузкой. После непродолжительной работы стоит проверить, не нагреваются ли корпус, вилка, розетка и кабель. Незначительное повышение температуры возможно, но заметный нагрев, запах пластика, потрескивание или изменение цвета корпуса являются поводом немедленно прекратить эксплуатацию и начать искать причину.
Надёжный удлинитель – это не просто длинный провод с несколькими розетками. Его безопасность определяется качеством всех компонентов, правильным расчётом нагрузки и состоянием домашней электропроводки. Если эти условия соблюдены, самостоятельно собранная переноска способна долго выполнять свою задачу. Но при постоянной нехватке розеток всё же лучше устранить первопричину дискомфорта, смонтировав в помещениях дополнительные стационарные точки подключения.
