Повреждение скрытого кабеля в квартире или доме происходит намного чаще, чем принято считать. Во время установки полки, настенного светильника, телевизора или декоративных элементов люди нередко забывают, что внутри стены уже проходят электрические линии. Достаточно одного неудачного движения дрелью или слишком длинного самореза, чтобы часть электросети перестала работать. Иногда последствия проявляются сразу – отключается автомат, гаснет освещение, перестают функционировать розетки. Но бывают и ситуации, когда проблема обнаруживается только спустя несколько дней, когда внезапно перестаёт включаться техника или пропадает питание в отдельной комнате.
Разумеется, подобных неприятностей можно избежать, если заранее проверить расположение кабелей и соблюдать осторожность при сверлении стен. Однако если повреждение уже произошло, главная задача состоит не в поиске виноватых, а в правильном и безопасном восстановлении проводки. Именно поэтому важно понимать, какие действия необходимо предпринимать в первые минуты после обнаружения неисправности и как правильно искать место обрыва.
У большинства людей первая реакция на подобную ситуацию вполне предсказуема – тревога и страх. Владельцы жилья начинают опасаться короткого замыкания, удара током или даже возгорания. На практике самые опасные последствия обычно возникают сразу же после повреждения кабеля. Если произошло короткое замыкание, защитный автомат отключает питание практически мгновенно. Когда автоматика срабатывает с задержкой, искрение и перегрев тоже становятся заметны почти сразу. Поэтому если спустя несколько секунд после повреждения ничего критического не произошло, вероятность серьёзной аварии уже значительно ниже.
Тем не менее расслабляться не стоит. Даже при отсутствии внешних признаков неисправности необходимо как можно быстрее отключить автоматический выключатель, отвечающий за повреждённую линию. Только после полного обесточивания можно переходить к дальнейшим действиям. Это защитит не только имущество, но и самого человека, который будет заниматься диагностикой.
Какие варианты повреждений встречаются чаще всего

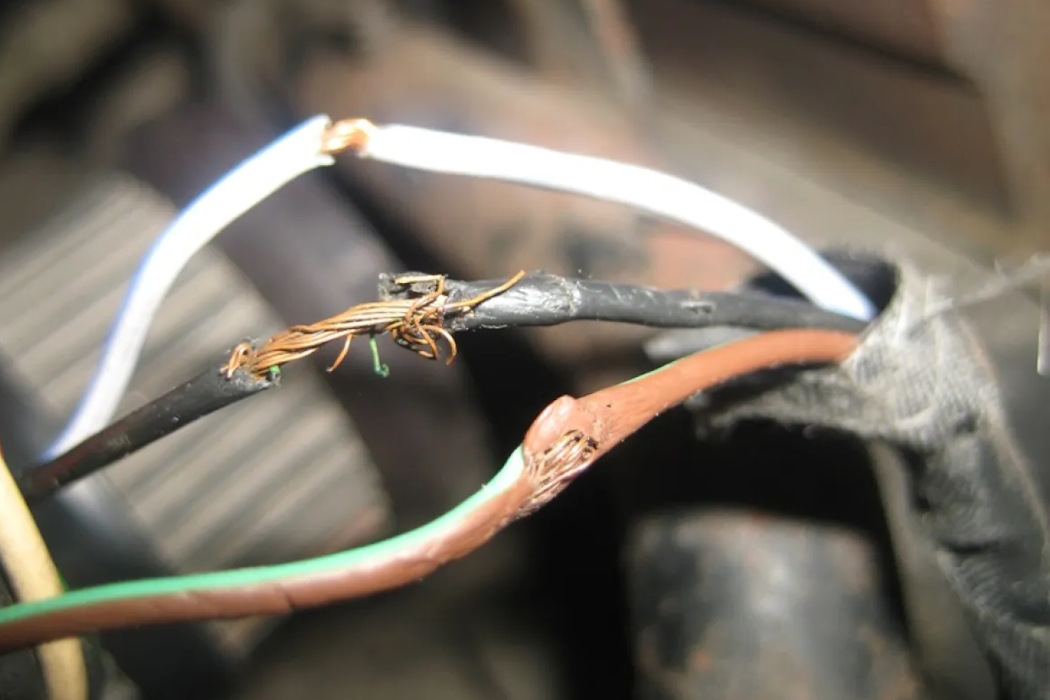

При сверлении стены возможны несколько основных вариантов развития событий. Иногда повреждается только одна жила кабеля, иногда две, а в отдельных случаях – весь провод полностью. Нельзя сказать, что какой-то из этих сценариев встречается чаще остальных. Всё зависит от глубины отверстия, типа инструмента и расположения проводки внутри стены.
Если проблема обнаружилась не сразу после монтажа, а спустя некоторое время, чаще всего речь идёт о повреждении одной жилы. Например, может пропасть питание только у части розеток или перестанет работать освещение в одной комнате. Хотя подобная ситуация выглядит менее опасной, относиться к ней легкомысленно нельзя. Даже частично перебитый провод способен нагреваться, искрить и постепенно разрушаться дальше.
Немаловажную роль играет и то, сколько отверстий было сделано в стене. Когда речь идёт о монтаже одной полки, найти место повреждения сравнительно просто, поскольку потенциально опасных точек всего две или три. Намного сложнее ситуация обстоит при креплении декоративных панелей, ковров или длинных настенных конструкций. В таких случаях отверстий может быть много, а вероятность повреждения нескольких участков линии значительно возрастает.
Один из главных вопросов после повреждения проводки – какой именно провод оказался перебит: фазный или нулевой. От этого напрямую зависит уровень опасности. Если повреждена фаза, напряжение может появиться на металлических элементах крепежа. Потенциально опасными становятся саморезы, кронштейны, монтажные планки и даже декоративные детали конструкции.
Именно поэтому любые действия рядом с местом повреждения необходимо выполнять максимально осторожно. Перед началом проверки следует убедиться, что используемый индикатор напряжения исправен. Кроме того, желательно работать в защитных перчатках, особенно если в стене просверлено несколько отверстий и невозможно точно определить, какое из них контактирует с кабелем.
Правильная последовательность действий выглядит следующим образом. Сначала нужно отключить автоматический выключатель, защищающий повреждённую линию. Затем аккуратно выкрутить все саморезы и убрать металлические крепления, которые могут соприкасаться с проводкой внутри стены. Делать это необходимо осторожно, чтобы не повредить кабель ещё сильнее. После удаления крепежа питание можно временно восстановить и проверить реакцию защитной автоматики. Если автомат не отключается повторно, велика вероятность, что повреждён только один проводник.
Во многих случаях искать повреждение непосредственно в стене даже не требуется. Гораздо проще проверить розетку или устройство, которое перестало работать после сверления. Достаточно воспользоваться тестером или индикаторной отвёрткой и определить наличие фазы в розетке. Если напряжение присутствует, значит проблема связана с нулевой жилой. Если фаза отсутствует, обрыв находится где-то между распределительной коробкой и повреждённым участком стены.
Поиск повреждённого участка и диагностика линии

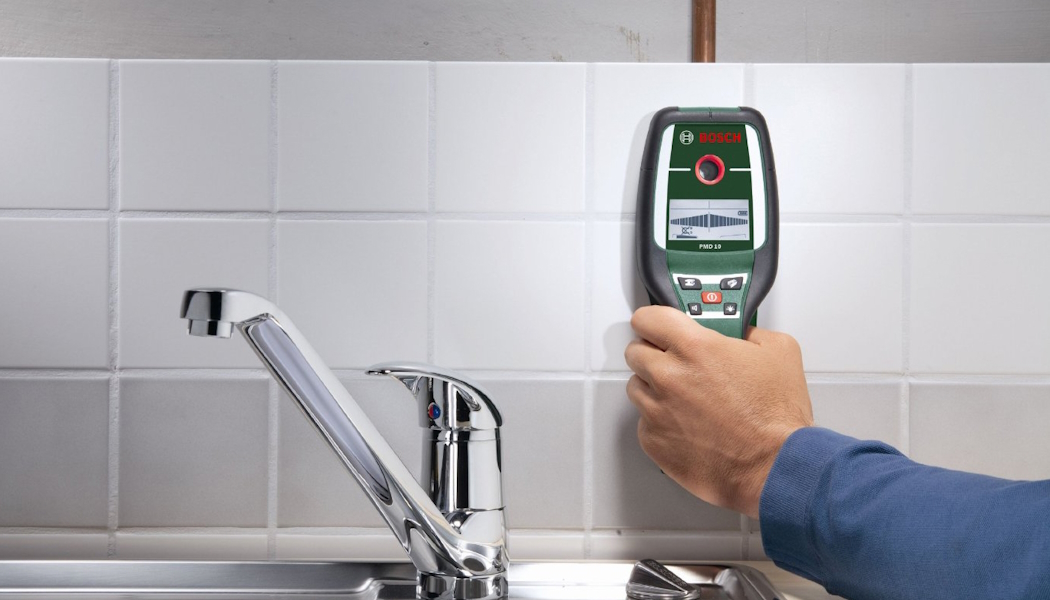

Для более точного определения места обрыва часто используют специальные приборы для поиска скрытой проводки. Такие устройства реагируют на изменение электромагнитного поля и помогают определить направление прохождения кабеля внутри стены. В отдельных случаях мастера применяют даже обычный радиоприёмник, который начинает реагировать на приближение к линии питания характерными помехами. Однако эффективность подобных методов напрямую зависит от понимания схемы разводки электропроводки в помещении.
Важно учитывать, что в стенах кабели нередко проложены параллельно друг другу или собраны в общие пучки. Из-за этого дешёвые приборы способны выдавать ложные сигналы, реагируя не на повреждённый провод, а на соседние линии. Кроме того, существует вероятность, что при сверлении был задет не один кабель, а сразу несколько. Именно поэтому перед началом ремонта желательно проверить работоспособность всех розеток и осветительных приборов в квартире. Для такой проверки необязательно использовать профессиональное оборудование. Достаточно подключить к каждой точке обычную настольную лампу, зарядное устройство или любой другой простой электроприбор.
Если есть уверенность, что повреждён только один конкретный кабель, остальные линии желательно временно обесточить. Это позволит исключить помехи и повысит точность диагностики. Особенно полезна такая мера в старых домах, где проводка может проходить весьма хаотично и не всегда соответствует современным правилам монтажа.
На практике встречаются самые разные варианты неисправностей, поэтому не стоит исключать даже множественные повреждения одной линии. Наиболее удобный способ определить проблемный участок – проверить цепь между ближайшей монтажной коробкой и неработающей розеткой или светильником. Если при прозвонке одна из жил не показывает контакт, область повреждения считается найденной.
Когда перестаёт работать стационарный светильник, проверка усложняется. В такой ситуации приходится тестировать сразу несколько участков: между светильником и распределительной коробкой, а также между светильником и выключателем. Во время диагностики выключатель должен находиться во включённом положении, иначе цепь окажется разомкнутой, и результаты проверки будут неверными.
Специалисты отмечают, что большинство повреждений возникает на горизонтальных участках проводки. Причина довольно проста. Люди обычно понимают, где расположены розетки, выключатели и распределительные коробки, поэтому стараются не сверлить стены непосредственно рядом с ними или над ними. А вот скрытые горизонтальные трассы визуально никак себя не выдают, из-за чего чаще всего и попадают под сверло.
Если диагностика показывает, что фазный проводник исправен, значит повреждение находится на нулевой жиле. Определить место такого обрыва значительно сложнее, поскольку стандартный индикатор напряжения здесь уже не поможет. В подобных случаях мастера нередко используют временное переподключение.
Суть метода заключается в следующем. При полностью отключённом автомате нулевой провод временно подключают к фазной клемме, после чего снова подают питание. В результате повреждённая жила начинает выполнять функцию фазного проводника, и её становится возможно обнаружить привычными средствами поиска скрытой проводки. Такой подход требует аккуратности и строгого соблюдения техники безопасности, поэтому при отсутствии опыта лучше доверить подобную работу электрику. По аналогичному принципу можно проверять и другие участки электрической сети. Главное – не забывать каждый раз полностью обесточивать линию перед любыми переключениями.
Обнаружение места обрыва – лишь половина всей работы. После диагностики необходимо решить, каким способом восстанавливать проводку. Иногда повреждённый участок полностью заменяют, а в некоторых случаях ограничиваются локальным ремонтом.

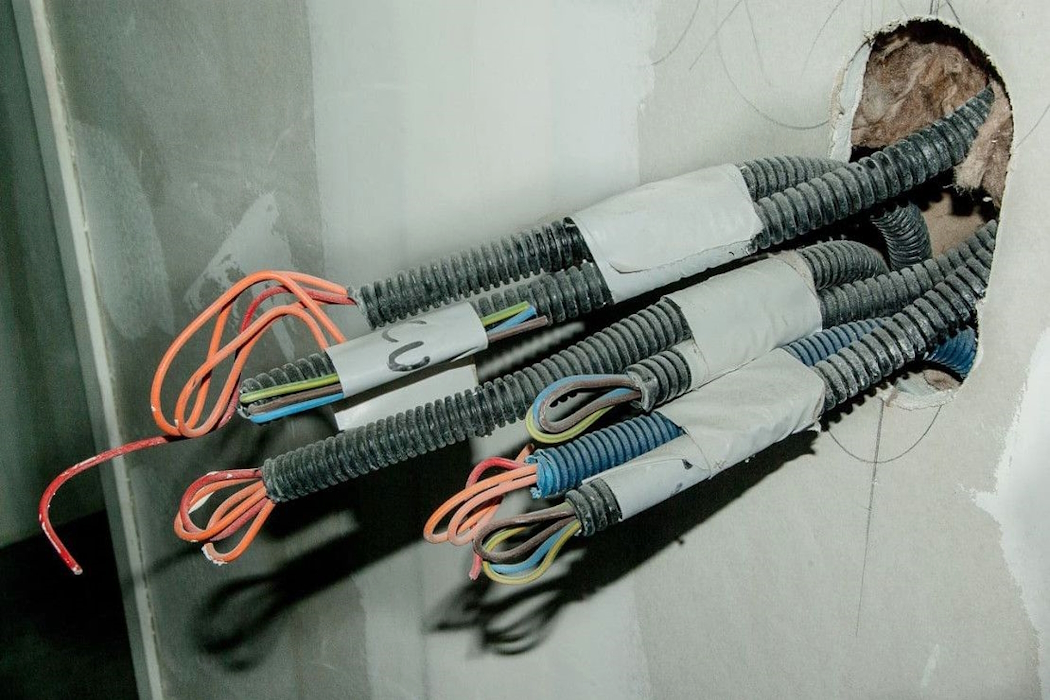

Довольно распространён вариант, при котором кабель просто отключают с двух сторон в ближайших распределительных коробках и выводят из эксплуатации. Если провод был проложен в гофре, его часто удаётся вытянуть и заменить новым без серьёзного разрушения стены. Однако при скрытой проводке, замазанной штукатуркой, подобный способ обычно невозможен. Тогда приходится либо оставлять старый фрагмент внутри стены, предварительно надёжно изолировав концы, либо вскрывать участок отделки и выполнять полноценный ремонт.
Иногда достаточно расчистить небольшую штробу между двумя монтажными коробками и уложить новый отрезок кабеля. Если же повреждение находится на магистральной линии, более рациональным решением может стать установка дополнительной распределительной коробки. В ней соединяют разрезанные концы проводов и кабелей при помощи клеммников или других соединительных элементов.
Расчистка штробы считается одной из самых неприятных частей ремонта скрытой проводки. Работа требует времени, аккуратности и постоянного контроля глубины инструмента. Одно неверное движение способно привести к новым повреждениям кабеля или разрушению отделки.
Несмотря на желание ускорить процесс при помощи электроинструмента, вблизи повреждённой линии лучше работать максимально осторожно. Даже небольшой удар перфоратором по кабелю может усугубить проблему и превратить локальный ремонт в полноценную замену значительного участка проводки.
Обычно мастера рекомендуют вскрывать участок стены шириной не менее двух сантиметров и дополнительно очищать пространство по несколько сантиметров в каждую сторону от места повреждения. Если планируется установка новой распределительной коробки, допускается использование коронки, но только после того, как проводники будут аккуратно освобождены и отведены в сторону.
Способы соединения проводов при ремонте
Когда повреждённый участок уже вскрыт, провод или кабель подготовлен к восстановлению, возникает следующий важный этап – соединение проводников. От качества этого соединения напрямую зависит надёжность всей линии в будущем. Даже если повреждение было локальным, слабый контакт может привести к повторному нагреву, искрению или полной потере питания.
Наиболее распространённый вариант – использование клеммных соединителей. Они позволяют быстро и достаточно надёжно соединить жилы без сложных операций. Такой способ особенно удобен, если проводка выполнена из меди и имеет стандартное сечение. Важно лишь правильно зачистить концы проводов и убедиться, что контакт внутри клеммы быстрого монтажа достаточно плотный и не ослабляется со временем.
В более сложных случаях применяется пайка. Этот метод требует больше времени и аккуратности, но обеспечивает очень прочное соединение. Сначала концы жил зачищаются примерно на один сантиметр и облуживаются припоем. Затем подготавливается небольшой отрезок провода-«вставки», который также покрывается припоем. После этого элементы соединяются внахлёст, а место спайки фиксируется термоусадочной трубкой.
Для дополнительной защиты соединение иногда покрывают тонким слоем герметика или силикона перед изоляцией. Это особенно актуально в местах, где есть риск попадания влаги или повышенных температур. Однако в большинстве бытовых ситуаций достаточно качественной изоляции и правильной пайки без дополнительных составов.
Но не всегда есть возможность выполнить полноценный ремонт скрытой проводки. Иногда доступ к повреждённому участку сильно ограничен, а вскрытие стены нежелательно из-за риска испортить отделку. В таких ситуациях используют альтернативные способы восстановления питания.
Один из самых простых вариантов – прокладка нового участка кабеля открытым способом. Провод можно провести по поверхности стены и спрятать в кабель-канал. Такой подход не всегда выглядит идеально с эстетической точки зрения, но зато позволяет быстро вернуть работоспособность линии без масштабного ремонта.
Временным решением также может быть частичное отключение повреждённого участка и перенаправление питания через соседние линии, если схема электросети это позволяет. Однако подобные методы требуют хорошего понимания разводки и допустимы только при уверенности в безопасности.
Иногда повреждённый фрагмент просто оставляют внутри стены, тщательно изолировав концы и исключив его из цепи. Этот вариант применяют, когда доступ к участку слишком сложный или ремонт экономически нецелесообразен. Он не идеален, но в ряде случаев позволяет избежать разрушения отделки.
После завершения ремонта важно задуматься о профилактике. Большинство подобных ситуаций возникает из-за отсутствия точного представления о том, где именно проходят кабели. Поэтому перед любыми сверлильными работами стоит использовать детекторы скрытой проводки или хотя бы ориентироваться на типовую схему разводки. Полезно также сохранять план электропроводки после ремонта или установки новой сети. Даже простая схема с отметками расположения кабелей и распределительных коробок значительно снижает риск повторных повреждений.
Ещё один практичный совет – избегать хаотичного сверления стен. Чем больше отверстий в одной зоне, тем выше вероятность попасть в проводку. Лучше заранее продумать точки крепления и по возможности использовать уже существующие места установки элементов. В конечном счёте восстановление скрытой проводки – это не только ремонт, но и работа над тем, чтобы в будущем подобных ситуаций становилось меньше.
