Электроснабжение играет ключевую роль в современной жизни, обеспечивая энергией производство, досуг, образование и множество других сфер существования человеческой цивилизации. С увеличением спроса на электроэнергию возникла потребность в систематизации объектов-потребителей, что привело к формированию категорий энергоснабжения. Данная система классификации определённых потребителей по их значимости стала важной частью энергетической инфраструктуры большинства стран.

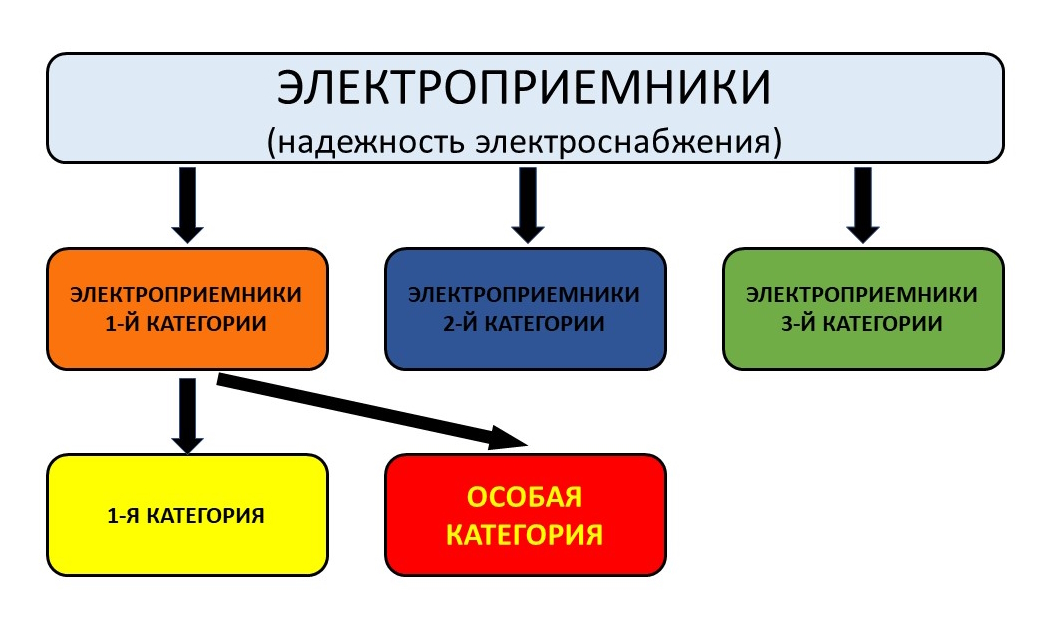

Все прекрасно осознают, насколько зависима нынешняя цивилизация от электричества, а потому очевидна и необходимость расстановки приоритетов. Надёжность электроснабжения становится главнейшей задачей поставщиков энергии, которую нужно выполнять, несмотря на возможные поломки, аварии и другие непредвиденные события. Для того, чтобы побороть возможные трудности с перебоями сегодня разработаны различные стратегии замещения: для освещения используются светодиодные светильники, питающиеся от резервных аккумуляторов, для офисной техники и компьютеров применяют источники бесперебойного питания, для нужд производственных мощностей – большие генераторы. Однако глобальная значимость каждого потребителя электричества может определяться множеством факторов, что как раз приводит к необходимости классификации и создания системы приоритетов. На сегодняшний день утверждены три категории энергоснабжения, из которых порой выделяют не только подкатегории, но и подгруппы, с учётом важности и надёжности снабжения для каждого типа потребителя. Рассмотрим эту сетку далее.
Различия между категориями электроснабжения
Даже с позиции обычного человека ясно, что в аварийной ситуации освещение условной взлётно-посадочной полосы аэропорта или питание устройств в рубке тех же авиадиспетчеров значительно приоритетнее, чем свет в чьём-то гараже или даже все люстры в многоквартирном доме. В первом случае ставится под угрозу большее количество человеческих жизней, а также невероятный потенциальный ущерб и разрушения. Временный дискомфорт для нескольких десятков человек кажутся ничтожными по сравнению с возможной авиакатастрофой. Категории электроснабжения служат как раз для формализации приоритетов в обществе и технике, предлагая решения для предотвращения возможных аварий.
Категория I
Категория I включает в себя всех потребителей, отключение которых может привести к травмам, гибели людей, угрозе государственной безопасности, остановке систем жизнеобеспечения в городах, более крупным авариям или большим финансовым убыткам. Для обеспечения безопасности таких потребителей применяются альтернативные системы электропитания, резервирование генераторов и автоматические переключатели (АВР – «автоматический ввод резерва»). Объекты повышенной важности могут иметь дополнительные уровни резервирования с собственной автоматикой и трёхфазным вводом. Распространённые методы обеспечения резервирования включают в себя установку локальных трансформаторных подстанций, мощных дизель-генераторов с постоянным подключением к сети и использование парка аккумуляторов высокой ёмкости.
Среди типичных потребителей первой категории выделяются предприятия нефтеперерабатывающей, химической и горнодобывающей отраслей, объекты здравоохранения, административные учреждения, узловые точки связи, котельные, ТЭС и ТЭЦ, электротранспортные станции и внутренние коммуникации торгово-развлекательных и офисных зданий.
Ввиду самого высокого приоритета объектов категории I, перерыв в их электроснабжении должен быть минимальным и не превышать времени, необходимого для переключения систем. Аварийные резервные источники включаются за очень короткое время: от нескольких миллисекунд до минуты. А пока это не произошло, общую видимость для людей должны создавать светильники аварийного освещения. Чаще всего, такие устройства работают на своих собственных источниках энергии – батарейках или общем внешнем аккумуляторе низкого напряжения.
Особая группа Категории I
Несмотря на отсутствие у рассматриваемых объектов собственной выделенной категории, их нельзя полностью отнести ни к одной из существующих. Речь идёт о специальных системах, предназначенных для прекращения производственного процесса (а не его поддержания) без ущерба для экологии, предприятий и человеческих жизней. Многие заводы оперируют веществами и уровнями энергии, которые при неправильном обращении могут вызвать возгорание или взрыв, что влечёт за собой массовые потери. При этом человек не в состоянии вручную противостоять этому бедствию при любой слаженности действий персонала, поэтому требуется вмешательство внешней силы, которой и является электричество. Именно для таких ситуаций обычно предусмотрен резерв второго уровня, то есть, определённый третий источник питания (после электросети и первого уровня резерва), мощности которого должны быть достаточными для корректной остановки станков и агрегатов. Малые собственные электростанции, включая генераторные, а также крупные системы аккумуляторных батарей, вполне способны считаться подобными независимыми источниками.
Не на каждом производстве по различным причинам возможно обеспечить резервирование энергоснабжения вышеописанным образом, однако необходимо иметь выход из аварийной ситуации. Для этого на заводах и фабриках обычно предусматривается технологическое резервирование, заключающееся в том, что в случае аварийной ситуации нагрузку одного агрегата срочно должен взять на себя другой. В случае предприятий с очень сложным производственным циклом, где остановки и пуски связаны со значительными финансовыми потерями и техническими трудностями, принято предусматривать устройства, обеспечивающие непрерывную работу ключевого оборудования, напрямую питаемого от первой и второй линий резерва.
Категория II
Категория II включает в себя объекты и учреждения, прекращение деятельности которых не представляет значительной общественной угрозы, но всё же каким-то образом влияет на дальнейшее существование населённого пункта. Прежде всего, речь о местах, где собирается большое количество людей: школы и университеты, продуктовые гипермаркеты, залы в театрах и кино, спортивные стадионы и рынки. В случае отключения потолочных светильников там может возникнуть давка и паника, поэтому необходимо предусмотреть надёжное аварийное освещение. Вдобавок, нужно учесть и инфраструктуру: хотя остановка кассовых аппаратов в этих местах не является явлением критическим, она всё же существенно влияет на потоки и темп движения людей.
Также в этот разряд входят промышленные предприятия, которые при резком отключении электроэнергии не представляют угрозы для людей и окружающей среды. Тем не менее, сюда включают заводы и фабрики, у которых внезапные перебои в электроснабжении могут вызвать такие сбои в технологическом процессе, что в конечном итоге способно привести к массовому браку продукции. Если продукция такого предприятия имеет потенциальные опасности при эксплуатации из-за ошибок в производстве, могут быть предусмотрены один или даже два уровня резерва, но это не включает их автоматически в Категорию I или особую группу Категории I.
Стоит отметить, что в сюда также входят учреждения из сферы медицины и здравоохранения, которые не попадают в Категорию I из-за особенностей своей деятельности. По тому же принципу сюда включаются и общегородские системы обеспечения жизнедеятельности – управление транспортом, связь, коммунальные услуги и так далее. Основное различие всех этих организаций заключается в том, что резервирование электропитания не обязательно должно быть автоматизированным. Активация резерва в данном случае может быть осуществлена сотрудниками служб вручную, и это не будет противоречить положениям Правил устройства электроустановок.
Категория III
Категория III объединяет различных потребителей, не включённых в первые две. Отключение электричества для них не представляет материального или физического ущерба, не угрожает крупными авариями и не является критичным. Сюда включают офисы, непроизводственные организации, гаражи, жилые дома, дачные кооперативы, и мелкие цеховые предприятия, не работающие с опасными веществами. Резерв электропитания для них не обязателен и остаётся на усмотрение руководства или жильцов, исходя из характера деятельности или желания обезопасить своё имущество. Пожалуй, базовое цивилизационное условие для подобных мест, заведений и учреждений – возобновление энергоснабжения в течение 24 часов.
Важно отметить, что разделение потребителей на упомянутые группы весьма условно и зависит от множества факторов, включая потенциальные риски в каждом конкретном случае, надёжность резервных систем электроснабжения и оптимизацию схем подключения. При заключении договоров между поставщиком электроэнергии и потребителем обязательно чётко указываются сроки восстановления питания в случае аварии и максимально допустимое время отсутствия электропитания в течение года.
Для объектов первой и второй категорий предельное количество часов отключения рассчитывается индивидуально, учитывая специфику деятельности, наличие систем резервирования и другие факторы. Однако оно не может превышать значение для третьей категории – 72 часа за 365 дней в формате не более суток подряд. В эти периоды включают время, необходимое для устранения неполадок и восстановления энергоснабжения.
Разделение потребителей на категории помогает в планировании коммуникаций в населённых пунктах, определяя приоритеты и проектируя участки так, чтобы одни объекты были подключены, а другие исключены. Рациональное разбиение способствует повышению надёжности сети, грамотно учитывает технические характеристики и финансовый аспект. Также это обеспечивает правильную работу трансформаторных подстанций и общую простоту обслуживания сетей – от ЛЭП до квартирных распределительных щитков. В целом, все упомянутые меры направлены на предотвращение техногенных катастроф, защиту человеческой жизни и ценного имущества, а также сохранение окружающей среды.
