Любому взрослому человеку известно о потенциальной опасности электрического тока. Наш организм, к несчастью, обладает достаточной проводимостью, что порой может привести к ситуации, когда человек станет звеном электрической цепи, подвергая угрозе своё здоровье и даже жизнь. Сегодня мы обсудим, какова электропроводимость живых тканей, почему она может варьироваться, и какие последствия для организма возможны в таких случаях.
Если человек подвергается воздействию электрического напряжения, в различных условиях сила тока будет неодинаковой. Это объясняется не только общим сопротивлением нашего тела, которое не является постоянной величиной, но и зависит от типа ткани, точки контакта с кабелем или проводом, находящемся под напряжением, возраста, веса, пола и даже… настроения человека. Конечно же, влияют также внешние условия: влажность воздуха, температура окружающей среды, атмосферное давление и наличие различных видов волн вокруг.
Точки, наиболее чувствительные к току
Очевидно, что тип ткани, через которую проходит ток, оказывает наиболее заметное и значительное воздействие на вероятность получения электрического удара. Каждый участок ткани имеет уникальное строение и претерпевает различные биофизические процессы, влияющие на электропроводимость. Исследования показывают, что опорно-двигательный аппарат вносит фундаментальный вклад в увеличение общего электрического сопротивления организма. Кости, хрящи и сухожилия могут иметь сопротивление от 3 до 20 кОм/м, что является значительной величиной по сравнению с другими системами. Например, жировая ткань и органы обладают значением примерно 1,5-3 кОм/м, а мозг, мышцы, кровь и лимфа имеют сопротивление всего 0,5-1,5 Ом/м. При этом в технических расчётах всегда учитывают проводимость самой кожи – наружного слоя эпидермиса. С очень высокой вероятностью прикосновение к проводящим ток участкам произойдёт пальцами рук. В зависимости от их состояния (влажные или сухие, холодные или тёплые ладони) результат может существенно различаться.
Структура кожи человека представляет собой сложную и неоднородную систему. Каждый основной слой включает в себя подслои, которые определяют проводимость всего покрова. Например, эпидермис содержит роговой слой, который играет ключевую роль во взаимодействии с электрическим током. Он не содержит кровеносных сосудов, нервов и других структурных элементов, способных проводить сигналы. Внутренние подслои также вносят свой вклад, имея гораздо меньшее сопротивление. За эпидермисом следует дерма – слой с низким сопротивлением, который переходит в другие системы организма. Таким образом, решающими являются характеристики рогового слоя, обеспечивающего основную защиту.
Состояние самих кожных покровов играет ключевую роль в вопросах воздействия электричества. Если вы хотя бы раз в жизни испытывали разряд статического электричества, то, вероятно, заметили, как различаются ощущения при ударе по ровному участку кожи, ногтю или порезу. Чистая сухая кожа без повреждений обладает наилучшими изоляционными свойствами, и её электрическое сопротивление оценивается в диапазоне 10-100 кОм. Однако при наличии царапин, травм или порезов это сопротивление может снизиться в несколько раз, так как фактическое значение будет определяться внутренними тканями, а не только роговым слоем эпидермиса.
Влажная кожа, напротив, обладает повышенной проводимостью из-за наличия тонкой плёнки жидкости, что увеличивает площадь контакта в случае воздействия статического электричества. Грязные руки также могут увеличить шансы на серьёзное поражение, создавая островную проводимость и формируя множество точек контакта между телом и проводником под напряжением.
В инженерных расчётах сопротивление тела представляется в виде трёх последовательно соединённых сопротивлений: слой эпидермиса, дерма с внутренними тканями и ещё один слой эпидермиса. Внутренние органы имеют высокую проводимость, но их вклад в задачу защиты минимален, и ответственность ложится на наружные слои кожи.
Очевидно, что место контакта с электрическим зарядом также играет важную роль. Пальцы рук чаще всего подвергаются воздействию электричества, и уровень сопротивления на них довольно высок. Тыльная сторона ладони более уязвима из-за тонкой кожи. Также уязвимы другие нежные участки: шея, лицо, паховая область, подмышки и середина стопы.
Такие факторы, как пол и возраст, также влияют на сопротивление тела. У мужчин сопротивление чуть выше из-за более толстой и грубой кожи. Взрослые люди, благодаря превосходству по весу, чуть более защищены от воздействия электричества по сравнению с детьми. Психологическое состояние также оказывает влияние: человек в хорошем настроении менее уязвим, чем в подавленном состоянии. Внешние раздражители, такие как удар, страх, яркий свет лампочки или громкий звук, могут изменять сопротивление тела в реальном времени. Всё это связывают с биохимическими процессами, протекающими в организме – выделение определённых веществ изменяет свойства кожных покровов. Важно отметить, что все вышеупомянутые сведения представляют собой оценочно-прогностическую информацию, и в реальной ситуации на итог контакта с проводом под напряжением могут влиять и другие факторы.
Для исследователей одним из ключевых и захватывающих при рассмотрении таких вопросов представляется факт, что функция изменения собственного сопротивления тела оказывается нелинейной. Это означает, что её предсказание возможно лишь до определённой степени, требуя при этом изучения множества факторов для более точной оценки. В тех случаях, когда высокая точность не является критической, расчёты обычно базируются на предположении, что сопротивление тела человека составляет 1000 Ом. Однако всегда остаётся актуальным вопрос о напряжении, которое рассматривается как возможное воздействие. Здесь важной является не только величина вольтажа, но и различные дополнительные обстоятельства: тип обуви, материал подошвы, характеристики поверхности пола, наличие заземления и другие факторы. Учитывая эти данные, проходящий ток будет определён не одним лишь сопротивлением тела, но и способом его включения в электроцепь.
В повседневной жизни чаще всего речь идёт о взаимодействии с однофазной сетью, особенно в ситуациях подключения устройств к розетке или манипуляциях с распределительным щитком. Человек, как правило, стоит на земле и одной конечностью касается токопроводящей части. В данном случае ток замыкания на землю будет проходить через тело, следуя наикратчайшему пути: от руки к ногам через туловище и внутренние органы. Сопротивление при этом возникает как в самом теле, так и в одежде, обуви, возможной опоре и так далее. Часто ключевое влияние оказывает сочетание подошвы и поверхности пола. Для наглядности можно прибегнуть к математике: сопротивление кожаной подошвы домашних тапочек или грубой кожи человеческой стопы может составлять 100 кОм в сухом состоянии и 500 Ом при наличии влаги. Резиновая подошва на сухой поверхности создаёт сопротивление 500 кОм, а на влажной – 1,5 кОм. На металлической поверхности ситуация будет противоположной: сухой металл отлично проводит ток, а влажный, напротив, понижает сопротивление до уровня 10 Ом. При контакте с проводами на сухой земле ожидается сопротивление 20 кОм, а на влажной – всего 800 Ом. Особенно удобен в этом смысле линолеум: в сухом состоянии его сопротивление составляет 1,5 МОм, а во влажном – 50 кОм. Зачастую как раз сопротивление опоры и обуви становится спасением для человеческой жизни, а сопротивление тела почти не играет роли в подобных процессах. Конечно же, имеет немалое значение и работоспособность защиты электросети, но лишь в случае её исправности и правильной комплектации.
В реальности встречаются редкие случаи прикосновения к двум фазам, но подобная ситуация случается не в быту: она является особенностью работы электриков и электромонтажников. В таких случаях человек соприкасается разными частями тела с проводниками трёхфазной сети, стоя на неком основании. Основная опасность заключается в том, что ток может пройти через внутренние органы, включая сердце. Обычно подобные ситуации возникают при монтаже электрических агрегатов. Человек, занимающийся такой работой, редко сознательно касается двух фаз, и контакт обычно происходит случайно: первый – закономерно, через рабочую руку, а второй – через какую-то другую часть тела. Важно отметить, что при прикосновении к двум фазам сопротивление подошвы и пола не имеет значения, поскольку ток проходит между фазными проводниками только по телу. В спецодежде монтёр вообще ничего не почувствует, в обычной сухой одежде его ощутимо встряхнёт, но от приводов человек вполне сможет отделаться, моментально их отбросив, и только одетый во влажное он имеет риск испытывать проблемы с высвобождением рук, стиснувших проводники.
Дальнейший взгляд на вопрос поднимает важность заземления. В случае его отсутствия при прикосновении к металлическому корпусу агрегата на производстве или даже к бытовому электрочайнику с пробоем на корпус, весь ток пройдёт через тело. В случае эксплуатации правильно подключённых розеток с заземлением большая часть тока направится в землю, минимизируя опасность для человека.
Дополнительную угрозу представляет шаговое напряжение. Оно возникает, например, при обрыве высоковольтного провода, который лежит на земле, или при закорачивании фазной жилы на металлический корпус уличного фонарного столба, рядом с которым проходят люди. В таких случаях ток формирует путь через ноги прохожих, образуя цепь грунт-нога-нога-грунт. Здесь контакт подошвы с поверхностью снова играет ключевую роль, а к нему подключается влажность грунта и значение величины шага.

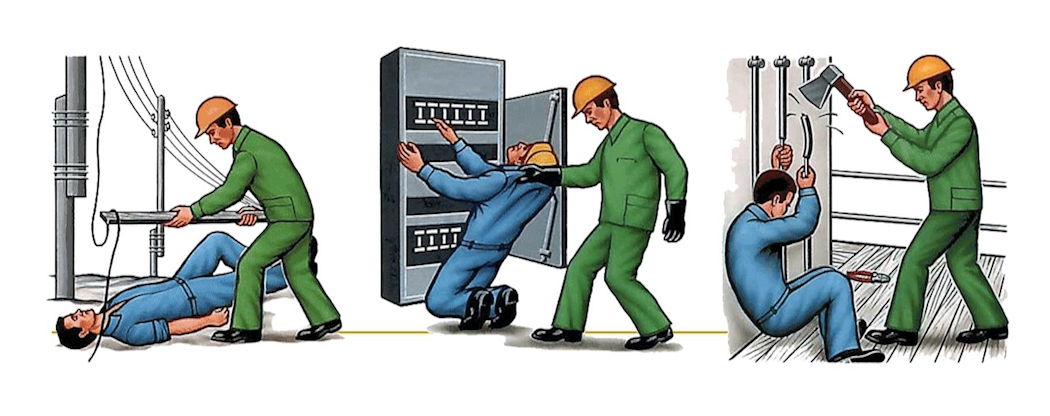

Опыт электриков свидетельствует о том, что сопротивление тела зависит не от одного, а от совокупности разных факторов. Например, в процессе напряжённого монтажа сухие руки могут начать потеть, что под воздействием тока ухудшит ситуацию. Термическое воздействие тока также приводит к нагреву кожи, что улучшает проводимость эпителия. При длительном воздействии тока тонкие участки покровов могут лопаться, открывая доступ к более глубоким слоям с малым сопротивлением. Человеческий организм создан так, что подвержен усугублению ситуации при продолжительном контакте с токопроводящими объектами. Поэтому очень важно быстро оторвать конечность от источника тока, как только пришло осознание ситуации. А ещё лучше – всегда использовать диэлектрические перчатки и спецодежду при работе, поскольку поражение током, несмотря на очевидность опасности, это всегда непредсказуемая случайность.
