Обрыв общего нуля: откуда берётся и почему опасен

Даже человек, далёкий от электротехники, знает: в обычной бытовой розетке должно быть около 220 В. Для питания квартиры используются фазный и нулевой проводники, а в современных системах к ним добавляется защитное заземление. О «перекосе фаз» многие тоже слышали, однако далеко не все понимают, что происходит с домашней сетью, когда в общедомовом распределительном щите внезапно исчезает общий ноль.

На первый взгляд кажется, что обрыв провода просто обесточит подключённые к нему приборы. Так действительно может произойти при повреждении фазной жилы внутри отдельной квартиры. Но разрыв общего нулевого проводника за пределами квартирных сетей способен вызвать совершенно другой и намного более опасный сценарий. Напряжение между фазами начинает перераспределяться, а отдельные квартиры могут получить вместо привычных 220 В значительно большее значение.

Как устроена сеть и почему ноль так важен

В большинстве многоквартирных домов питание организовано по трёхфазной схеме. В общедомовой сети присутствуют три фазных проводника и общий нулевой, а в некоторых системах предусмотрен также отдельный защитный проводник. На этажах напряжение между любой фазой и рабочим нулём составляет примерно 220 В, тогда как между двумя фазами оно достигает около 380 В.

Нулевая жила соединена с нейтральной точкой питающего трансформатора. Обмотки трансформатора обычно соединены по схеме «звезда», а нейтраль имеет связь с заземлением. Благодаря этому потенциал нулевого проводника остаётся относительно стабильным. Даже если квартиры потребляют разное количество энергии, напряжение в исправной сети сохраняется в допустимых пределах.

Защитное заземление выполняет другую функцию. Оно предназначено не для нормального отвода рабочего тока, а для защиты человека при повреждении изоляции и появлении напряжения на металлическом корпусе прибора. Поэтому рабочий ноль и защитное заземление нельзя считать взаимозаменяемыми проводниками.

Пока общий нулевой проводник цел, каждая квартира фактически подключена между своей фазой и стабильной нейтралью. Но если соединение нуля в этажном или подъездном щите нарушается, привычная схема меняется. Нулевые проводники квартир больше не имеют нормальной связи с нейтральной точкой трансформатора и начинают образовывать общую цепь через подключённые бытовые нагрузки.

Именно здесь возникает главный риск. Электрический ток продолжает искать замкнутый путь, поэтому начинает проходить через оборудование соседних квартир. При этом напряжение уже не фиксируется относительно устойчивого нулевого потенциала, а распределяется между нагрузками, подключёнными к разным фазам.

Что происходит при обрыве общего нуля

Представим несколько квартир, подключённых к разным фазам. В одной из них работает мощная бытовая техника, а в другой включены только маломощные устройства. После обрыва нулевого проводника эти нагрузки оказываются связанными последовательно через фазные и нулевые жилы.

Напряжение между двумя фазами по-прежнему составляет примерно 380 В. Но теперь оно может распределиться между квартирами совершенно неравномерно. Большая нагрузка получает меньшую долю напряжения, а маломощная – значительно большую. Поэтому в одной квартире напряжение способно просесть, а в другой резко возрасти.

Так возникает смещение нейтральной точки. Чем сильнее различается потребление по фазам, тем заметнее может быть перекос. Особенно опасно то, что напряжение в конкретной розетке не обязательно меняется мгновенным скачком. Оно может постепенно уйти далеко от номинальных 220 В, и обычный пользователь даже не поймёт, почему техника вдруг начала работать нестабильно.

Если на одной фазе нагрузка велика, она частично «забирает» на себя напряжение, тогда как в менее загруженной квартире его доля увеличивается. При неблагоприятном сочетании сопротивлений на оборудовании может появиться напряжение, близкое к межфазному – то есть к 380 В.

Для бытовой техники это критический режим. Импульсные блоки питания, телевизоры, компьютеры, зарядные устройства, холодильники и другая электроника рассчитаны на значительно более узкий диапазон. При серьёзном превышении напряжения компоненты начинают перегреваться и разрушаться. Возможны пробой элементов, оплавление изоляции, короткое замыкание и пожар.

Особенно неприятно, что сам факт обрыва общего нуля далеко не всегда очевиден. В квартире может продолжать гореть свет, а часть приборов даже некоторое время будет работать. Именно это создаёт ложное ощущение, что с электросетью всё в порядке.

Регулярный осмотр соединений в этажном распределительном щите способен существенно снизить вероятность такой аварии. На практике состояние контактов часто проверяют только после появления проблем. Дополнительную защиту могут обеспечить устройства контроля напряжения – например, УЗИП, однако полагаться исключительно на них нельзя: конкретная схема защиты должна быть рассчитана на возможный обрыв нулевого проводника и соответствовать системе электроснабжения здания.

Когда в розетке появляется опасное напряжение

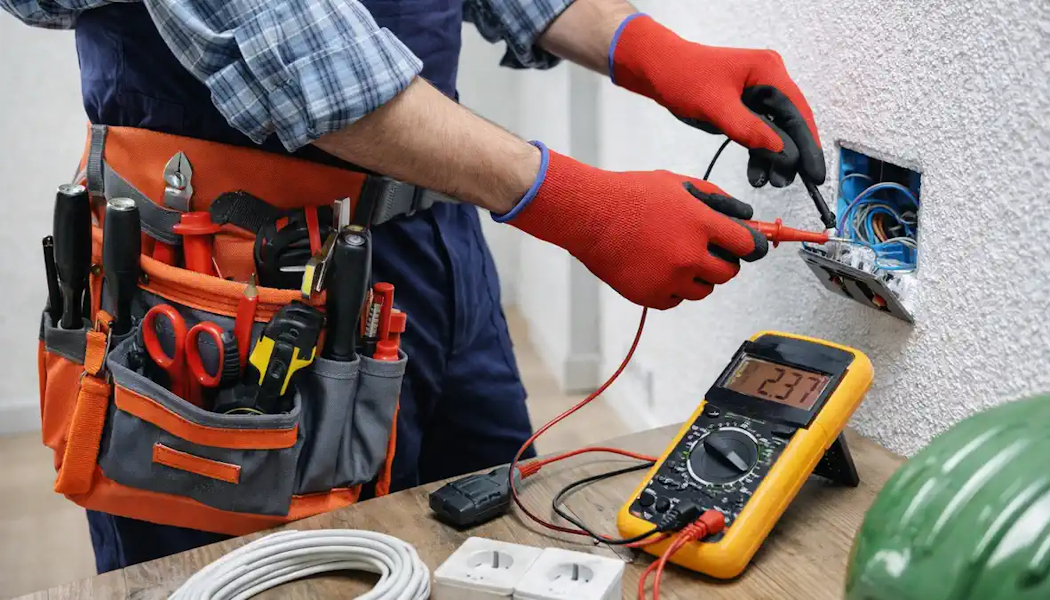

Последствия обрыва общего нулевого проводника зависят прежде всего от того, какие нагрузки в этот момент подключены к разным фазам. Поэтому заранее сказать, какое именно значение увидит мультиметр в конкретной квартире, невозможно. В одном помещении напряжение может упасть до уровня, при котором техника перестанет запускаться, а в другом оно, напротив, поднимется до опасных значений.

Рассмотрим упрощённую схему с двумя квартирами. Первая подключена к одной фазе, вторая – к другой, а рабочий ноль у них общий. Пока нулевой проводник исправен, каждая квартира получает свои 220 В. Между фазами при этом сохраняется около 380 В. После разрыва общего нуля цепь замыкается уже через нагрузки обеих квартир.

Допустим, в первой квартире почти ничего не включено, а во второй одновременно работают стиральная машина, компьютер, кухонная техника и освещение. Эти потребители оказываются последовательными элементами одной цепи, питаемой от межфазного напряжения. Поскольку сопротивление и мощность нагрузок различаются, 380 В распределяются между ними не поровну.

Более мощная нагрузка обычно получает меньшую долю напряжения, а слабая – бОльшую. Поэтому в квартире с минимальным потреблением напряжение может приблизиться к 380 В. Вторая квартира в это же время может получить лишь небольшую часть номинального значения. Такая ситуация особенно опасна для первой группы потребителей: даже короткого времени работы при существенно повышенном напряжении достаточно, чтобы повредить электронные компоненты.

При последовательном соединении ситуация может дополнительно ухудшаться по мере выхода приборов из строя. Если один из них перегорит и перестанет потреблять ток, соотношение сопротивлений всей цепи изменится. Напряжение перераспределится ещё раз, и на оставшихся устройствах оно может стать ещё выше. В результате авария способна развиваться лавинообразно.

Не менее важно и другое обстоятельство: после повреждения техники цепь не обязательно сразу полностью разорвётся. Некоторые неисправные устройства продолжают проводить ток, а отдельные элементы могут замкнуться или перейти в аварийный режим. Поэтому рассчитывать, что «первый сгоревший прибор спасёт остальные», нельзя.

Главная проблема заключается не только в поломке отдельных электроприборов. Значительное превышение напряжения увеличивает вероятность перегрева проводки, повреждения контактов и возникновения дуговых процессов. Если в квартире есть слабые или уже подгоревшие соединения, авария способна закончиться возгоранием.

Опасность повышается и потому, что пользователь может попытаться самостоятельно выяснить причину неисправности. При обрыве общего нуля привычное представление о том, где находится фаза, а где ноль, уже нельзя применять автоматически. В некоторых случаях потенциал может появиться там, где человек совершенно не ожидает его увидеть.

По этой причине при подозрении на обрыв общего нуля нельзя продолжать пользоваться розетками и пытаться самостоятельно «перекинуть» провода. Не следует также соединять рабочий ноль с защитным заземлением без понимания схемы электроснабжения здания. Такое вмешательство может создать дополнительную опасность для жильцов и нарушить работу устройств защитной автоматики.

Если свет внезапно стал заметно ярче или, наоборот, резко потускнел, бытовая техника начала странно работать, а напряжение в разных розетках существенно отличается, питание квартиры лучше отключить, щёлкнув вводным автоматическим выключателем, и вызвать квалифицированного электрика. При признаках нагрева, запахе горелой изоляции, искрении или дыме необходимо действовать особенно быстро и не прикасаться к повреждённым элементам.

Важно понимать и ограниченность обычных стабилизаторов. Если устройство рассчитано только на контроль входного напряжения в определённых пределах, оно не обязательно правильно распознает сложный аварийный режим с нарушением нейтрали. Поэтому защиту выбирают не по одному показателю, а с учётом конкретной системы заземления, типа вводного щита и возможных аварийных сценариев.

Почему возникает обрыв нуля

Как видите, разбор причины мы оставили под конец – и это неспроста. Существует несколько вероятных причин повреждения общего нулевого проводника. Чаще всего проблема появляется не из-за одного внезапного события, а вследствие постепенного ухудшения соединения. Контакт может долго нагреваться, окисляться и терять механическую прочность, пока в какой-то момент не перестанет проводить ток.

1. Ошибки при монтаже

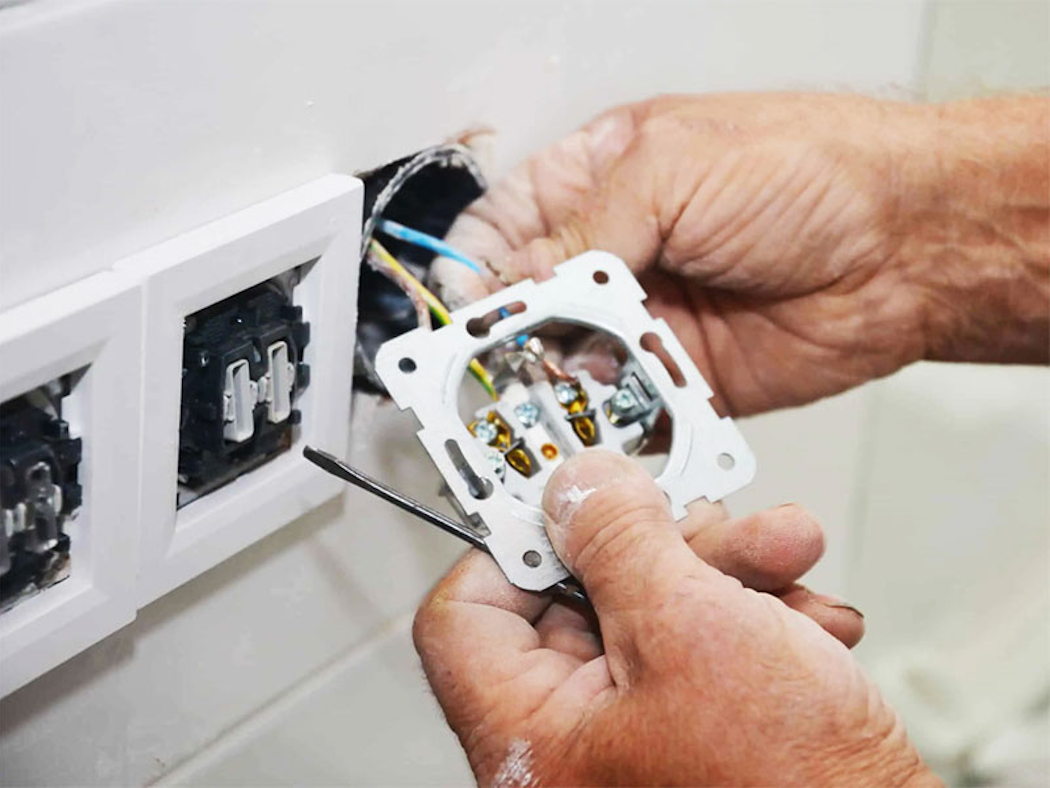

Плохо выполненный первоначальный монтаж способен заложить проблему ещё на этапе строительства или ремонта. Недостаточная длина жилы, слабая затяжка винтов в клеммной колодке, повреждение проводника при зачистке или неправильный выбор соединительного элемента постепенно увеличивают переходное сопротивление.

Чем хуже контакт, тем сильнее он нагревается под нагрузкой. Со временем металл окисляется, соединение становится ещё менее надёжным, температура растёт, а контакт может полностью отгореть. Особенно опасны такие дефекты в местах, через которые проходит суммарный ток нескольких квартир.

2. Отсутствие обслуживания

Даже качественно собранное щитовое оборудование требует периодического контроля. В процессе эксплуатации соединения подвергаются нагреву и охлаждению, а металлические поверхности могут окисляться. Если контактные соединения годами никто не проверяет, небольшая неисправность постепенно превращается в серьёзную проблему.

Ревизия распределительного оборудования позволяет своевременно обнаружить следы нагрева, потемнение изоляции, ослабленные соединения и другие признаки неисправности. Выполнять такую работу должен специалист, поскольку внутри щита присутствуют опасные напряжения.

3. Неравномерная нагрузка

В трёхфазной сети потребление между фазами никогда не бывает абсолютно одинаковым. В одной квартире одновременно могут работать несколько мощных приборов, тогда как соседняя почти не потребляет электроэнергию. Сам по себе такой разброс не означает немедленную аварию, но при неправильно рассчитанной или повреждённой системе он способен увеличить нагрузку на отдельные элементы.

Нулевой проводник участвует в компенсации асимметрии фазных токов. Поэтому его состояние особенно важно для общей устойчивости сети. Чем выше ток и чем хуже контакт, тем больше выделяется тепла в проблемном соединении.

4. Старение проводки

Возраст здания также имеет значение. Электрические сети домов, рассчитанные несколько десятилетий назад, создавались под совершенно другой набор бытовых приборов и другой уровень энергопотребления. За годы эксплуатации металл, изоляция и контактные соединения естественным образом изнашиваются.

Старая проводка сама по себе не означает обязательную аварию, но требует более внимательного контроля. Особенно это относится к местам соединения жил проводов и кабелей, а также к участкам, которые работают под постоянной нагрузкой.

Таким образом, обрыв общего нуля обычно становится результатом сочетания нескольких факторов: возраста оборудования, слабого контакта, отсутствия обслуживания и изменившейся нагрузки. Чем раньше проблема будет обнаружена, тем меньше вероятность того, что она приведёт к повреждению квартирной техники.

 Как снизить риск аварии и защититься от последствий

Полностью исключить вероятность повреждения общего нуля только средствами внутри квартиры невозможно. Основная причина может находиться в общедомовом шкафу, поэтому состояние этого участка сети должно контролироваться обслуживающей организацией. При плановой проверке специалист оценивает состояние шин и клемм, проверяет следы перегрева и убеждается, что соединения соответствуют требованиям эксплуатации.

Для дополнительной защиты квартиры применяют реле контроля напряжения. Такое устройство постоянно измеряет параметры сети и при выходе напряжения за заданные пределы отключает нагрузку. После возвращения показателей к норме питание может быть восстановлено автоматически или вручную, в зависимости от модели и настроек.

При этом реле не отменяет необходимость проверки общей сети: его задача – уменьшить последствия аварии, а не заменить исправный нулевой проводник и надёжные соединения. При неисправности общий ввод следует отключить!!!

В частных домах и некоторых других системах питания дополнительное заземление нейтрали может использоваться как один из элементов защиты, но его устройство зависит от конкретной схемы электроснабжения. Самостоятельно создавать перемычки между нулём и заземлением нельзя: неправильное подключение способно сделать металлические корпуса приборов опасными.

При первых признаках серьёзного изменения напряжения лучше отключить чувствительную электронику, затем обесточить ввод квартиры и обратиться к специалисту. Не стоит ждать, пока техника начнёт массово выходить из строя. Стоимость диагностики и устранения проблемы обычно несопоставима с расходами на замену нескольких сгоревших приборов.

Главный вывод прост: общий нулевой проводник – полноценная часть системы электроснабжения, а не второстепенный провод, без которого сеть просто перестанет работать. Его повреждение способно изменить распределение напряжения сразу в нескольких квартирах. Поэтому надёжные соединения, регулярная проверка щитов и корректно подобранная защитная автоматика имеют гораздо большее значение, чем попытки решить проблему уже после возникновения аварии.

Реле контроля напряжения тоже не следует считать универсальным средством спасения. Оно эффективно только в пределах предусмотренного алгоритма контроля и заданных параметров. Если устройство неправильно подобрано для конкретной сети или установлено с нарушением схемы, рассчитывать на него как на единственную защиту нельзя.

Особенно внимательно стоит относиться к домам со старой проводкой. В них полезно не ждать появления аварийных признаков, а заранее организовать профессиональную проверку распределительных щитов и наиболее нагруженных участков. Специалист сможет определить состояние контактов, выявить перегревающиеся соединения и оценить соответствие существующей системы современным нагрузкам.

Не стоит забывать и о том, что бытовой пользователь не может безопасно оценить состояние общего щита без соответствующей квалификации. Попытка самостоятельно подтянуть клемму или изменить схему подключения под напряжением создаёт непосредственную угрозу поражения электрическим током. Любые работы в общедомовом распределительном оборудовании должны выполняться специалистами с соблюдением необходимых мер безопасности.

Если после включения мощного прибора свет в квартире заметно меняется, техника начинает вести себя необычно, слышно потрескивание или появляется запах перегретой изоляции, это нельзя считать обычной особенностью старой электросети. Подобные признаки требуют проверки. Чем раньше будет найдена причина, тем выше вероятность избежать повреждения оборудования и более серьёзных последствий.

Таким образом, безопасность при обрыве нуля строится сразу на нескольких уровнях. Это исправный общедомовой щит, качественные контактные соединения, регулярное техническое обслуживание, правильно организованная система заземления и подходящая защитная автоматика внутри квартиры. Ни одна из этих мер не является абсолютной, но все вместе они значительно уменьшают вероятность того, что повреждение нулевого проводника превратится в аварию с дорогостоящими последствиями.

Самое важное – не пытаться устранить проблему самостоятельно, если есть подозрение на повреждение общего нуля. До выяснения причины безопаснее отключить ввод квартиры и обратиться к квалифицированному электрику или в аварийную службу. В такой ситуации осторожность оправдана: последствия ошибки могут затронуть не одну квартиру, а сразу несколько помещений, подключённых к общему участку сети.
