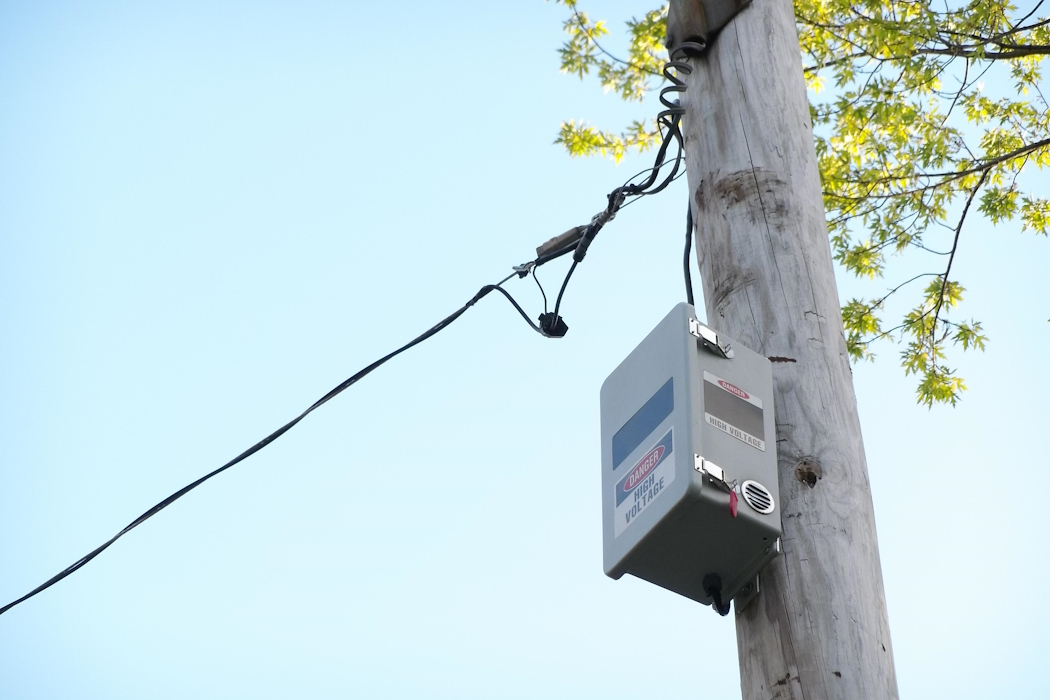

В частной застройке вводные электрощиты с приборами учёта и главными выключателями нередко выносят за пределы жилого дома – на фасад, опору или отдельный столб. Такое решение встречается всё чаще и имеет вполне практические причины. Однако вместе с удобством оно приносит и ряд рисков, связанных с погодой, безопасностью и обслуживанием. Чтобы понять, насколько оправдано размещение щита на улице, важно рассмотреть плюсы, минусы и технические требования к подобному способу монтажа.
Аргументы в пользу установки на улице
Одним из ключевых факторов считается прозрачность и контроль. Энергоснабжающие организации заинтересованы в том, чтобы прибор учёта был максимально доступен для проверки. Когда распределительный щит находится снаружи, исключается возможность скрытого подключения в обход счётчика. Это снижает риск хищения электроэнергии и упрощает работу контролёров, которым теперь не нужно заходить в дом.
Второй важный момент – экономия пространства внутри здания. Вводной щит может быть достаточно крупным, особенно если речь идёт о коттедже с развитой электрической сетью. В таком случае его размещение в доме требует отдельного технического помещения, что не всегда удобно или возможно.
Третий аргумент связан с интерьером. Современные электрощиты включают множество модульных устройств, индикаторов и прочей защитной автоматики. В жилом пространстве такой шкаф часто выглядит громоздко и нарушает эстетику интерьера. Вынос оборудования наружу позволяет сохранить визуальную чистоту внутри дома.
Недостатки уличного размещения
Главный минус – воздействие окружающей среды. Осадки, перепады температуры, влажность и мороз постепенно ухудшают состояние контактов и корпуса оборудования. При сильном охлаждении может снижаться точность измерительных приборов, а в некоторых случаях появляются сбои в работе автоматики.
Кроме того, существуют требования нормативных документов, включая ПУЭ, которые предписывают определённые условия эксплуатации счётчиков. Иногда это означает необходимость установки утеплённых шкафов или даже организации подогрева внутри щита, чтобы оборудование работало в допустимом температурном диапазоне.
Не стоит забывать и про безопасность. Уличные щиты могут привлекать внимание вандалов или случайных прохожих с недобрыми намерениями. Таким образом, постоянно существует риск повреждения оборудования, кражи защитных модулей или несанкционированного вмешательства в работу узла учёта. Даже детская игра со слишком доступным рубильником может привести к аварийной ситуации.
Попытки защитить щит за счёт установки на большой высоте тоже имеют обратную сторону – обслуживание становится сложнее. Для снятия показаний или ремонта может понадобиться дополнительное оборудование, например, хотя бы та же стремянка.
Ещё один нюанс – усложнение электрической разводки. При размещении автоматики на улице в дом часто уходит уже не один кабель или провод, а целая группа линий, что увеличивает сложность монтажа и дальнейшего обслуживания сети.
На практике уличное размещение чаще оправдано для небольших объектов – дач, гаражей или вспомогательных построек. Для крупных домов обычно используют комбинированную схему: один щит остаётся снаружи сугубо для ввода и учёта, а второй устанавливается внутри для распределения нагрузки и управления домашними линиями.

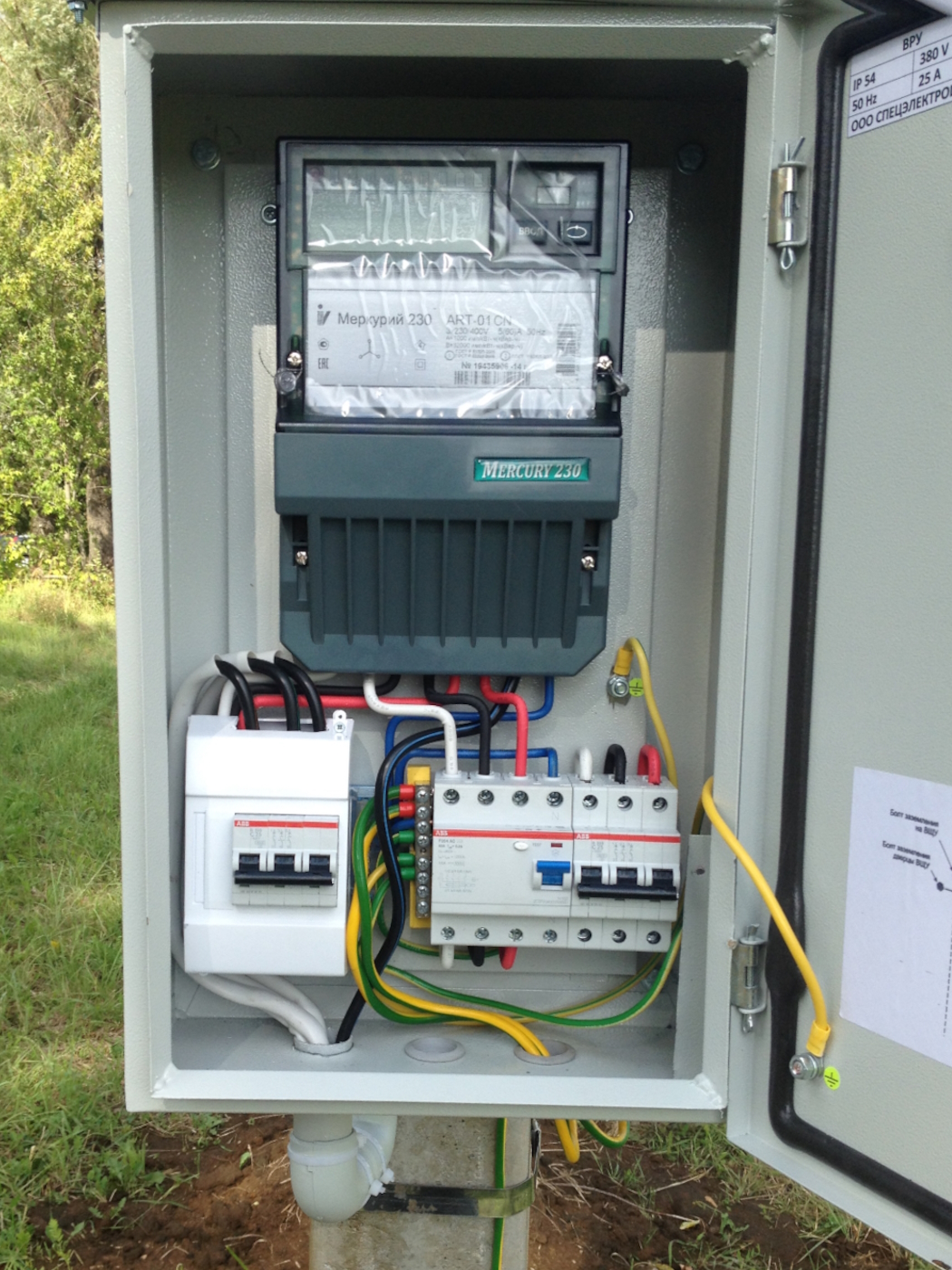

Состав и устройство уличного электрощита
Базовая комплектация уличного щита формируется исходя из практики эксплуатации и типовых требований к частным объектам. Основой системы является вводной автоматический выключатель, который может быть двух- или четырёхполюсным. В зависимости от типа сети используется однофазное или трёхфазное подключение. Для частных домов специалисты рекомендуют выбирать более универсальные решения, позволяющие отключать не только фазу, но и ноль.
Следующий обязательный элемент – устройство защитного отключения или дифференциальный автомат. Они реагируют на утечки тока и обеспечивают дополнительный уровень безопасности, особенно в условиях повышенной влажности и уличной установки оборудования.
Прибор учёта электроэнергии подбирается с учётом условий эксплуатации. Важны не только технические характеристики, но и степень защиты корпуса. Для малых нагрузок допускается прямое подключение счётчика, но при больших значениях тока применяется трансформаторная схема измерения.
Дополнительно в щит часто включают реле контроля напряжения. Оно позволяет защитить бытовую технику от скачков в сети, автоматически отключая питание при критических отклонениях параметров.
Отдельное внимание уделяется защите от низких температур. Для этого используются компактные нагревательные элементы с терморегуляцией, которые поддерживают внутри шкафа рабочую температуру даже зимой.
Организация проводки и заземления
Правильная схема заземления также играет важную роль. Разделение PE и N проводников в разных точках без необходимости может усложнить систему и снизить её надёжность. Оптимальным считается централизованное заземление через основной щит, что позволяет упростить контроль и повысить безопасность всей сети.
Корпус уличного щита обязательно должен быть заземлён. Также в него часто вводится повторное заземление, которое подключается кабелем соответствующего сечения. Это повышает устойчивость системы к аварийным режимам.
Щит должен быть защищён от влаги и пыли, а также иметь возможность пломбирования. Контролирующие службы уделяют этому особое внимание, так как отсутствие пломб может означать несанкционированный доступ к счётчику.
Корпус рекомендуется выбирать с прозрачным окном для снятия показаний и запасом места для возможного расширения системы, например, установки дополнительной розетки и т.п.
Монтаж выполняется на прочной опоре с обязательной проверкой уровня и устойчивости конструкции. При высокой установке необходимо учитывать ветровую нагрузку и парусность.
Ввод кабеля в щит осуществляется через изолирующие элементы, которые защищают проводку от повреждений и уменьшают риск контакта с металлическими частями корпуса. При возможности предпочтение отдаётся подземной прокладке линии, как более надёжному варианту.
Установка уличного электрощита должна выполняться только квалифицированными специалистами с соблюдением всех нормативов. Перед началом работ требуется согласование с энергоснабжающей организацией, оформление технических условий и последующая проверка оборудования. Только после опломбирования счётчика и подтверждения соответствия система может быть введена в эксплуатацию.
