Подведение электропитания по воздуху широко применяется в частном секторе, на дачах, в небольших посёлках и на хозяйственных объектах. Если не учитывать магистральные линии электропередачи с высоким напряжением, именно такой способ считается одним из самых распространённых для подключения домов, гаражей, мастерских и подсобных помещений. При этом многие владельцы участков уделяют основное внимание внутренней электропроводке, забывая, что наружные линии работают в гораздо более жёстких условиях.
Кабель, расположенный на улице, постоянно подвергается воздействию осадков, перепадов температуры, ветра, солнечного излучения и механических нагрузок. На него могут влиять ветви деревьев, птицы, домашние животные и даже попытки хищения металла. Именно поэтому для воздушной линии нельзя использовать любой провод без разбора. Одни виды кабелей подходят для эксплуатации под открытым небом, а другие быстро теряют свои свойства и становятся потенциально опасными.
Главное преимущество воздушной прокладки заключается в сравнительно простой подготовке. Нет необходимости копать траншеи, организовывать подсыпку и защищать линию в грунте. Однако полностью избежать монтажных работ всё равно не получится. В большинстве случаев требуется установка хотя бы одной промежуточной опоры. Это может быть не только специальный столб, но и металлическая труба, массивный уголок либо усиленная арматура. Даже такие простые конструкции требуют надёжного крепления и правильного расчёта нагрузки.

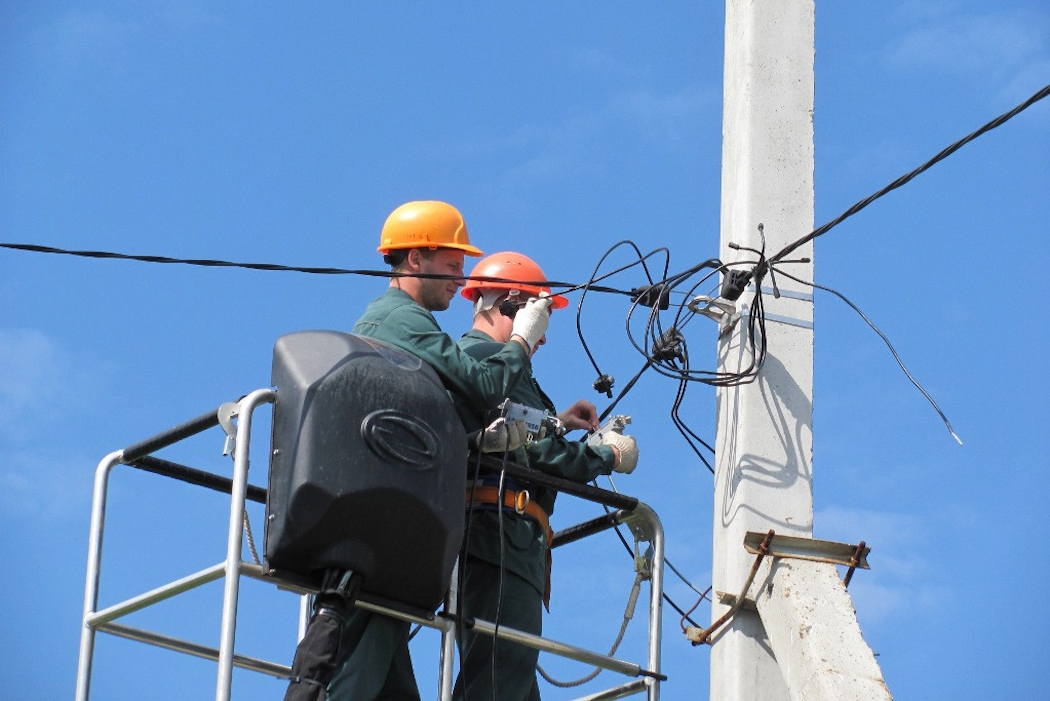

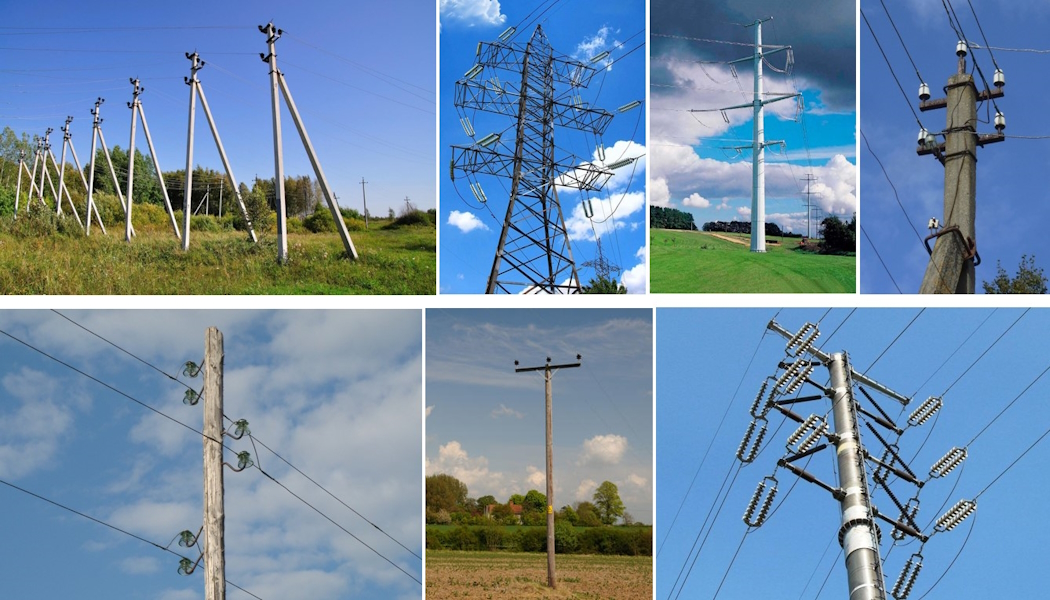

Считается, что при длине линии до 10 метров можно обойтись без дополнительной опоры, однако при увеличении расстояния нагрузка на кабель или провод возрастает. Если пролёт превышает 25 метров, проводник начинает заметно раскачиваться под действием ветра, что со временем способно привести к провисанию или обрыву.
Влияние окружающей среды на кабель
Для любой воздушной линии особенно опасны три фактора:
– ультрафиолетовое излучение солнца;
– сильный нагрев оболочки летом;
– мороз, конденсат и наледь зимой.
Все эти воздействия ускоряют старение изоляции. Наружная оболочка постепенно теряет эластичность, пересыхает и покрывается трещинами. Со временем это может вызвать короткое замыкание, срабатывание защитной автоматики или повреждение распределительных устройств. В тяжёлых случаях неисправность приводит к возгоранию и серьёзным материальным потерям.
Даже если аварии удаётся избежать, повреждённая изоляция становится причиной утечки тока и ухудшения стабильности электроснабжения. Особенно чувствительны к таким условиям популярные кабели с виниловой изоляцией – ВВГ, ПВС, ШВВП и аналогичные модели. Резиновая изоляция переносит осадки лучше, но также со временем растрескивается под постоянным солнечным воздействием.
По этой причине для наружной прокладки применяются дополнительные защитные элементы. Они должны отвечать нескольким требованиям:
– не создавать чрезмерную нагрузку на линию;
– сохранять гибкость при изгибах и раскачивании;
– закрывать кабель по всей длине;
– занимать минимум места;
– обладать изолирующими свойствами.
В качестве защиты часто используют металлические трубы и пластиковые кабельные каналы. Металл отличается прочностью, но имеет значительный вес и менее удобен при монтаже. Намного практичнее полимерная гофра. Она лёгкая, гибкая и подходит для длительной эксплуатации на улице.
При этом нельзя считать пластиковую гофру полностью неуязвимой. Обычные полимеры тоже страдают от ультрафиолета и сильного мороза. Со временем материал может стать хрупким и потрескаться. Однако даже в этом случае защитная оболочка выполняет свою задачу – принимает разрушение на себя, сохраняя кабель в рабочем состоянии.
Наиболее удачным вариантом считается ПНД-гофра, рассчитанная на повышенные механические нагрузки. Даже если её придётся менять раз в несколько лет, расходы окажутся несравнимо меньше, чем устранение последствий короткого замыкания или пожара. Поэтому специалисты рекомендуют сразу подбирать кабель и защитную систему как единый комплект. Такой подход значительно повышает безопасность и увеличивает срок службы всей линии.
Выбор кабеля и элементов для воздушной линии
При организации воздушного ввода в первую очередь необходимо правильно подобрать сам кабель. Его сечение зависит от предполагаемой нагрузки, количества подключаемого оборудования и назначения постройки. Для жилого дома, мастерской, гаража или хозяйственного блока требования могут существенно различаться, поэтому расчёт лучше выполнять заранее, с небольшим запасом по мощности.

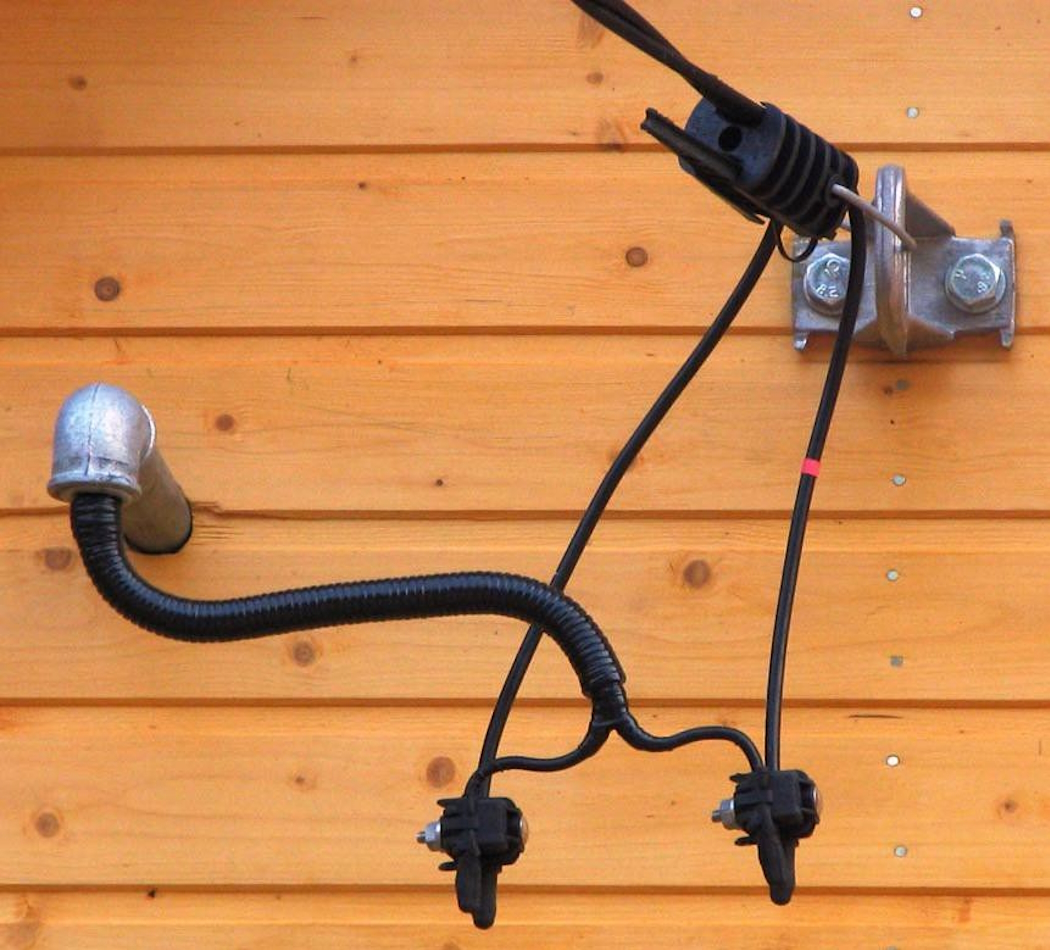

На городских линиях электропередачи чаще всего используется самонесущий изолированный провод – СИП. Его конструкция позволяет обходиться без дополнительного несущего троса, поскольку кабель способен выдерживать собственный вес самостоятельно. Это заметно упрощает монтаж и уменьшает количество комплектующих.
Однако у СИП есть особенность, которую сегодня всё чаще относят к недостаткам – алюминиевые жилы. Современная внутренняя электропроводка в большинстве случаев выполняется медным кабелем, поэтому подключение алюминия к меди создаёт дополнительные переходные соединения. Любой такой контакт со временем может ослабевать, нагреваться и требовать обслуживания.
Именно поэтому для питания частных домов многие специалисты предпочитают использовать медный кабель. Медь обладает сразу несколькими преимуществами:
– лучше переносит механические нагрузки;
– отличается большей гибкостью;
– обеспечивает надёжный контакт в клеммах;
– выдерживает более высокие токи при одинаковом сечении.
Медная жила способна пропускать примерно в полтора раза больший ток, чем алюминиевая аналогичного диаметра. На практике это особенно заметно при подключении мощного оборудования. Например, для сварочного аппарата, станков или электрических измельчителей алюминиевый провод может потребовать сечение 6-10 кв. мм, тогда как медному достаточно 2,5-4 кв. мм.
Кроме того, толстый алюминиевый кабель значительно сложнее подключать к автоматике и клеммным колодкам. Его труднее надёжно зафиксировать, а некачественный контакт приводит к перегреву соединения. Даже применение гильз не всегда решает проблему, поскольку для правильной опрессовки требуется специальный инструмент.
Для воздушной прокладки к жилым постройкам специалисты чаще всего рекомендуют кабель ВВГнг-LS. Он содержит несколько медных жил необходимого сечения, отличается пониженным дымовыделением и подходит для длительной эксплуатации. При наличии качественной защиты такой кабель способен без проблем работать многие годы.
Защитная гофра и её особенности
Обязательным элементом наружной линии считается пластиковая гофра. Она практически не увеличивает вес конструкции и при этом эффективно защищает провод от солнечного излучения, влаги и механических повреждений.
Отказ от использования гофры значительно сокращает срок службы кабеля. Изоляция быстрее стареет, а вероятность повреждения линии возрастает в несколько раз. Исключением могут быть лишь временные подключения, например, питание строительного инструмента на период возведения дома. Такие линии изначально не рассчитаны на длительную эксплуатацию.
При подборе защитной трубки важно учитывать её внутренний диаметр. Согласно требованиям ПУЭ, после укладки кабеля внутри канала должен оставаться свободный объём примерно 65%. Это необходимо для нормального охлаждения и удобства монтажа.
Крепление и натяжение линии
После выбора кабеля необходимо организовать систему крепления. Наиболее распространённый вариант – использование стального троса. Лучше всего подходит оцинкованный трос диаметром 4–5 мм. Несмотря на сравнительно небольшую толщину, он выдерживает серьёзные нагрузки и устойчив к сильным порывам ветра.
Для натяжения применяют специальные крюки и регулировочные элементы с резьбовым соединением. Они позволяют точно настроить степень натяжения и компенсировать небольшое провисание линии. К стенам и опорам трос крепят анкерами либо зажимными пластинами.
Если кабель проходит через промежуточные опоры, нельзя жёстко прижимать его к конструкции. Провод должен иметь небольшой запас длины в виде плавной петли или дуги. Это особенно важно при сильном ветре и сезонных температурных изменениях. Металл расширяется при нагреве и сжимается при охлаждении, поэтому полностью натянутая линия быстрее повреждается.
Когда несущий трос установлен, кабель протягивают через гофру. Во многих моделях внутри уже предусмотрена тонкая проволока-протяжка, позволяющая выполнить монтаж значительно быстрее. После этого гофру с кабелем фиксируют на тросе при помощи пластиковых стяжек или монтажных хомутов. Крепления должны быть достаточно плотными, но не пережимать защитную трубку, иначе она может деформироваться или лопнуть при нагрузке.
Основные правила безопасной воздушной прокладки
Чтобы наружная электролиния оставалась безопасной в течение всего срока эксплуатации, необходимо соблюдать нормативные расстояния до элементов здания. Между кабелем и крыльцом должно быть не менее 2,5 метров. До балкона рекомендуется оставлять минимум 1 метр, а до оконных проёмов – не меньше 50 сантиметров. Такие требования уменьшают риск случайного контакта с проводами и упрощают обслуживание линии.
Размещение распределительных коробок под открытым небом считается нежелательным решением, однако полностью избежать этого удаётся не всегда. Если установка коробки на улице всё же необходима, над ней желательно предусмотреть небольшой защитный козырёк. Такой навес частично убережёт соединения от дождя, снега и наледи.
Особое внимание следует уделять способу соединения проводов внутри коробок. Скрутки для наружной линии недопустимы. Все соединения должны выполняться при помощи клеммных колодок или самозажимных клемм быстрого монтажа. Только такой способ обеспечивает стабильный контакт и снижает вероятность нагрева.
Также запрещается заводить воздушную линию через крышу здания. Кабель должен подходить исключительно к боковой стене. Это решение имеет сразу несколько преимуществ. Во-первых, доступ к проводке становится проще при ремонте и обслуживании. Во-вторых, уменьшается вероятность повреждения линии во время непогоды и снижается риск попадания молнии в дом.
Однофазное и трёхфазное питание
Большинство бытовых приборов рассчитано на стандартное напряжение 220 В. Однако от линии электропередачи нередко подводится трёхфазное питание 380 В. После ввода кабеля в здание необходимо грамотно организовать распределение нагрузки.
Для освещения, розеток и обычной домашней техники используется однофазная сеть. Трёхфазное питание чаще оставляют для оборудования с высокой мощностью – станков, компрессоров, сварочных аппаратов и других устройств, установленных в мастерской или гараже.
Ошибки на этапе распределения фаз способны привести к перекосу нагрузки, нестабильной работе техники и перегреву проводки. Поэтому проектирование вводного щита и подключение автоматов лучше доверять квалифицированному электрику.
Дополнительные рекомендации по монтажу
Если воздушная линия проходит по территории участка, не стоит использовать деревья в качестве опор. Особенно это касается плодовых культур. Постоянное электромагнитное воздействие и механическое трение способны негативно влиять на состояние растений. Кроме того, раскачивающиеся ветви постепенно повреждают изоляцию кабеля. Гораздо надёжнее размещать линию вдоль границы участка на отдельных опорах. Такой способ обеспечивает удобный доступ к проводке и уменьшает вероятность случайных повреждений.
Во время натяжения кабеля необходимо следить за отсутствием сильного перекручивания. Скрученная линия со временем начинает провисать неравномерно, а внутренние жилы быстрее истираются. Особенно опасны подобные дефекты при резких порывах ветра.
Высоту опор следует подбирать таким образом, чтобы дети не могли дотянуться до проводов или крепёжных элементов. При этом не стоит делать конструкцию чрезмерно высокой. В дальнейшем может потребоваться обслуживание линии, и доступ к ней должен оставаться относительно удобным даже без специальной техники.
Воздушная прокладка кабеля остаётся одним из самых практичных способов подключения частных домов и хозяйственных построек. Такой вариант требует меньше подготовительных работ по сравнению с подземной укладкой и позволяет быстрее организовать подачу электроэнергии. Однако надёжность линии напрямую зависит от качества материалов и соблюдения правил монтажа. Для длительной эксплуатации важно правильно подобрать тип кабеля, использовать защитную гофру, обеспечить качественное крепление и учитывать воздействие окружающей среды.
Экономия на защите проводки почти всегда приводит к дополнительным расходам в будущем. Повреждённая изоляция, короткие замыкания и перегрев соединений способны не только вывести из строя электросеть, но и создать серьёзную угрозу для имущества и безопасности людей. Именно поэтому при устройстве воздушной линии важно уделять внимание каждой детали – от выбора сечения кабеля до способа крепления на опорах. Грамотно смонтированная система способна десятилетиями работать без серьёзных неисправностей и обеспечивать стабильное электроснабжение объекта.
